Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực dài từ 1.5m đến 20m với sơ đồ sản xuất theo yêu cầu
160.000₫ – 560.000₫
Cáp tín hiệu DB9 cái sang DB15 đực RS232 lõi đồng 28AWG, truyền dữ liệu ổn định cho máy tính và thiết bị công nghiệp. Cáp được hàn tay (DIY) theo sơ đồ mặc định hoặc theo yêu cầu khách hàng. Chiều dài linh hoạt từ 1.5m đến 20m, phù hợp PLC, máy CNC, thiết bị đo lường và hệ thống điều khiển.
- Giá đã bao gồm VAT
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
🔌 Cáp tín hiệu DB9 cái sang DB15 đực – Cáp RS232 lõi đồng 28AWG (Sản xuất theo yêu cầu)
Cáp chuyển đổi RS232 DB9 cái sang DB15 đực dài từ 1m đến 20m
Cáp tín hiệu DB9 cái sang DB15 đực là dòng cáp kết nối chuyên dụng dùng trong truyền dữ liệu chuẩn RS232, thường được sử dụng để kết nối giữa máy tính, thiết bị công nghiệp, PLC, máy CNC, thiết bị đo lường và các hệ thống điều khiển tự động.
Sản phẩm được hàn thủ công (DIY) theo sơ đồ tín hiệu yêu cầu, đảm bảo khả năng tương thích linh hoạt với nhiều thiết bị khác nhau. Cáp sử dụng lõi đồng 28AWG chất lượng cao, giúp truyền tín hiệu ổn định, hạn chế suy hao và chống nhiễu hiệu quả.

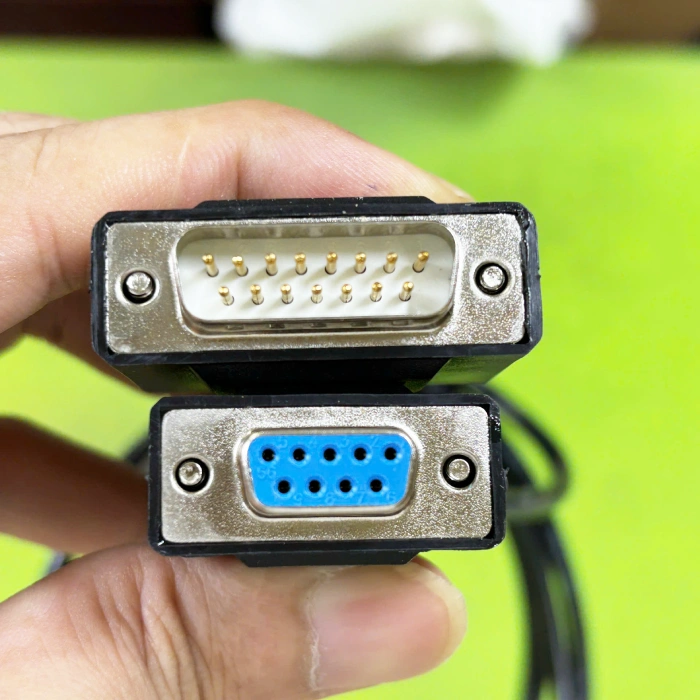

Đầu cáp gồm DB9 cái và DB15 đực, phù hợp với nhiều chuẩn giao tiếp trong công nghiệp và hệ thống điều khiển.
🔧 Thông số kỹ thuật
| Thông số | Giá trị |
| Loại cáp | Cáp tín hiệu RS232 |
| Chuẩn kết nối | DB9 cái sang DB15 đực |
| Chất liệu lõi | Đồng |
| Tiết diện lõi | 28AWG |
| Phương pháp sản xuất | Hàn tay (DIY) |
| Chiều dài cáp | 1m – 20m (tùy chọn) |
| Kiểu dây | Cáp tín hiệu nhiều lõi |
| Ứng dụng | Truyền dữ liệu RS232 |
Sơ đồ kết nối mặc định DB9 sang DB15
Cáp tín hiệu DB9 cái sang DB15 đực này được hàn theo sơ đồ mặc định dưới đây, phù hợp với nhiều thiết bị sử dụng chuẩn RS232:
| DB9 Pin | DB15 Pin |
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 13 |
| 5 | 14 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 10 |
Sơ đồ này là sơ đồ phổ biến nhất giữa hai chuẩn cổng DB9 và DB15.
Hỗ trợ sản xuất theo sơ đồ yêu cầu
Cáp được hàn tay (DIY), cho phép tùy chỉnh linh hoạt theo từng nhu cầu sử dụng.
Chúng tôi nhận gia công theo nhiều dạng sơ đồ:
- Sơ đồ RS232 theo yêu cầu
- Cáp null modem (đấu chéo) hoặc đấu thẳng
- Kết nối cho PLC, CNC, HMI
- Sơ đồ tín hiệu riêng theo từng thiết bị
📌 Khách hàng có thể cung cấp sơ đồ hoặc model thiết bị, chúng tôi sẽ hỗ trợ gia công đúng chuẩn.
⚠️ Lưu ý trước khi mua cáp
Sản phẩm mặc định được hàn theo sơ đồ RS232 phổ biến (như sơ đồ ở trên). Tuy nhiên, không phải thiết bị nào cũng dùng cùng một sơ đồ.
👉 Để tránh mua nhầm, vui lòng kiểm tra:
- Chuẩn giao tiếp: RS232 / RS422 / RS485
- Sơ đồ chân (pinout) của cổng DB9 / DB15
- Yêu cầu kết nối cụ thể của thiết bị (nếu có)
📌 Một số thiết bị công nghiệp như CNC, PLC sử dụng sơ đồ riêng, cần đặt cáp theo yêu cầu.
📊 SƠ ĐỒ ĐẤU DÂY CHUẨN DÙN CHO MÁY CNC
🔧 DB9 (PC / USB-RS232) → DB15 (CNC)
| DB9 | DB15 | Tín hiệu | Ghi chú |
| 2 | 3 | RX | Nhận dữ liệu |
| 3 | 2 | TX | Gửi dữ liệu |
| 5 | 7 | GND | Mass |
| 7 | 4 | RTS | Handshake |
| 8 | 5 | CTS | Handshake |
| 4 | 6 | DTR | Loop |
| 6 | 6 | DSR | Loop |

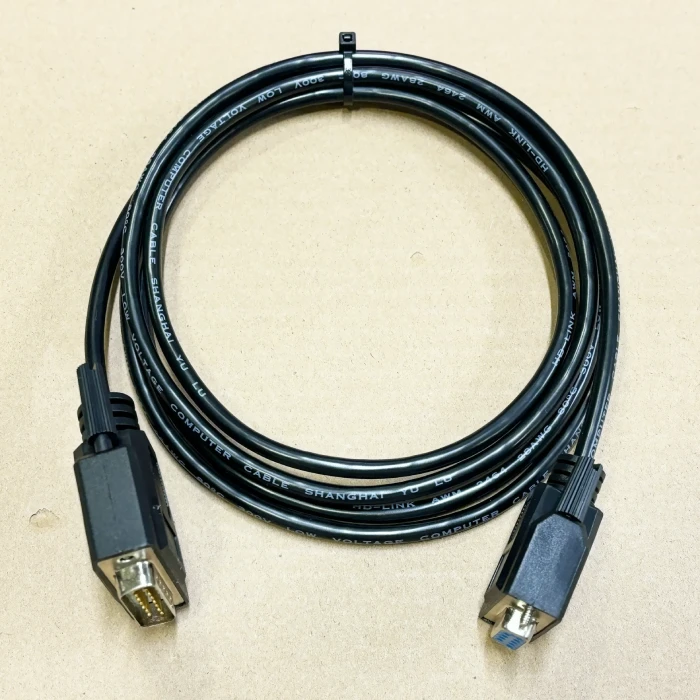

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

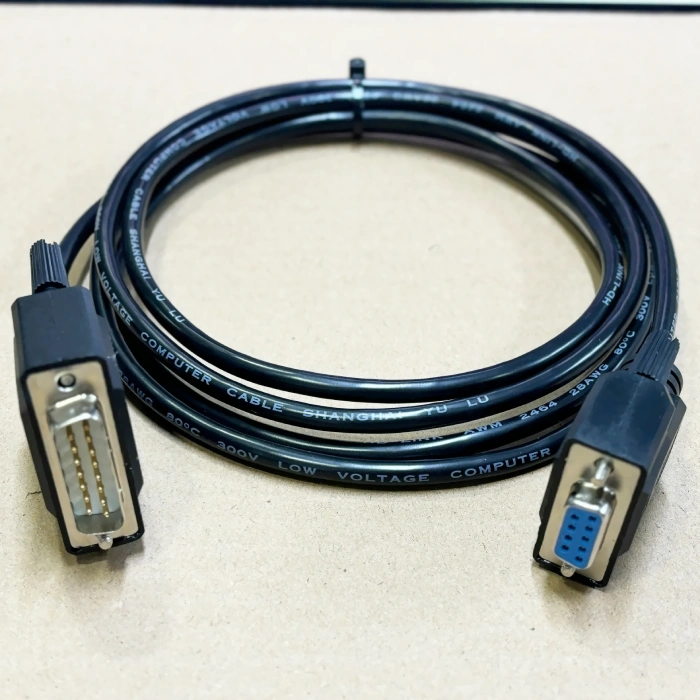

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

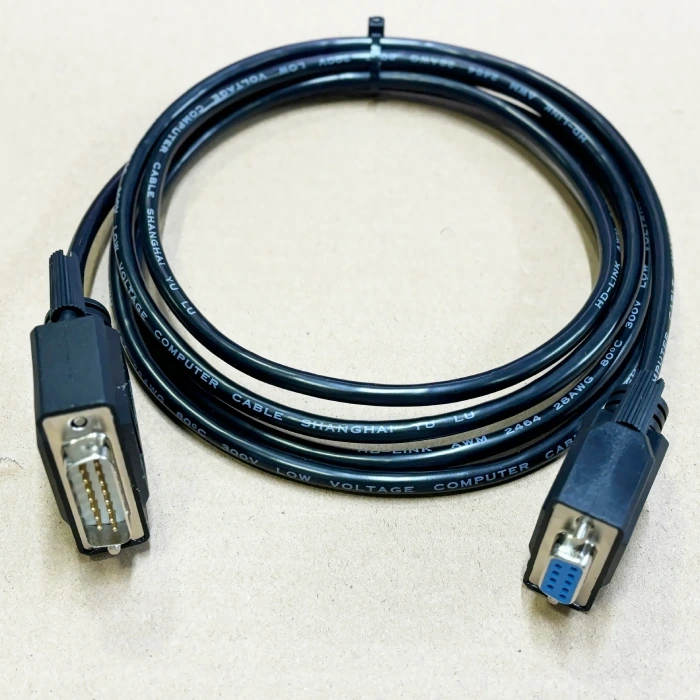

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực

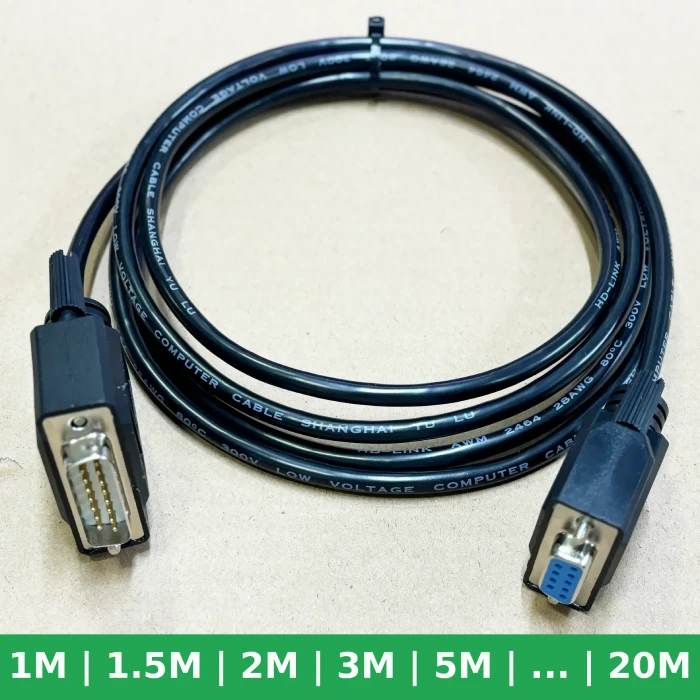

Cáp chuyển đổi RS232 DB9 cái sang DB15 đực
Bảng danh sách các biến thể sản phẩm
| Mã sản phẩm (SKU) | Mô tả | Kích cỡ | Giá | Tình trạng kho |
|---|---|---|---|---|
| MS2525C1 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 1M | 1M | 160.000₫ | Còn hàng |
| MS2525C2 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 1.5M | 1.5M | 170.000₫ | Còn hàng |
| MS2525C3 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 2M | 2M | 180.000₫ | Còn hàng |
| MS2525C4 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 3M | 3M | 220.000₫ | Còn hàng |
| MS2525C5 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 5M | 5M | 260.000₫ | Còn hàng |
| MS2525C6 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 8M | 8M | 320.000₫ | Còn hàng |
| MS2525C7 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 10M | 10M | 360.000₫ | Còn hàng |
| MS2525C8 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 12M | 12M | 400.000₫ | Còn hàng |
| MS2525C9 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 15M | 15M | 460.000₫ | Còn hàng |
| MS2525C10 | Dây cáp chuyển đổi tín hiệu DB9 cái sang DB15 đực, lõi đồng 28AWG (cáp hàn tay) ~ Kích cỡ: 20M | 20M | 560.000₫ | Còn hàng |
