Mạch chuyển đổi USB sang UART TTL FT232 cách ly

Mạch chuyển đổi USB sang UART TTL FT232 cách ly (Isolator) – 3.3V/5V

Mạch chuyển đổi USB sang UART TTL FT232 (Isolator) hay còn gọi là mô-đun USB UART TTL là bộ chuyển đổi nhỏ gọn giúp máy tính giao tiếp với thiết bị qua cổng UART (TX/RX). Sản phẩm dùng chip FTDI FT232 ổn định, tương thích Windows / macOS / Linux, hỗ trợ chọn mức logic 3.3V hoặc 5V.

Phiên bản cách ly (Isolator) giúp giảm nhiễu, hạn chế vòng lặp mass, đảm bảo an toàn khi debug hoặc nạp firmware cho các mạch vi điều khiển, module không chung nguồn với PC.

Ứng dụng tiêu biểu

• Nạp firmware, đọc log cho ESP8266, ESP32, STM32, AVR, Arduino.
• Giao tiếp UART TTL với module GSM/GPRS, GPS, LoRa, WiFi.
• Cấu hình router, switch, thiết bị nhúng qua cổng console UART.
• Tạo cổng COM ảo FTDI ổn định trên PC khi phát triển phần mềm nhúng.

Ưu điểm nổi bật

• Chip FTDI FT232: Driver chuẩn FTDI, nhận COM nhanh, hỗ trợ lâu dài.
• Cách ly (Isolator): Giảm nhiễu, an toàn khi thiết bị và PC dùng nguồn khác nhau.
• Mức logic 3.3V/5V: Lựa chọn bằng jumper, phù hợp nhiều nền tảng (ESP/STM32 3.3V, Arduino 5V).
• Đầy đủ chân TXD/RXD/GND + 3V3/5V: Có thể cấp nguồn cho module nhỏ.
• Kèm dây Dupont: Cắm thử nhanh, không cần hàn.
• Kích thước gọn: Dạng USB dongle, tiện mang đi hiện trường.

Thông số kỹ thuật

Cách đấu nối nhanh

• TXD ↔ RX thiết bị đích (đấu chéo).
• RXD ↔ TX thiết bị đích.
• GND ↔ GND (bắt buộc).
• Chọn LEVEL = 3.3V cho ESP/STM32, LEVEL = 5V cho Arduino 5V.
• Thiết bị nhỏ có thể cấp nguồn từ 3V3/5V trên module; thiết bị lớn nên dùng nguồn riêng.
• Lưu ý: Dòng nguồn 3V3/5V từ USB chỉ phù hợp cấp cho mạch nhỏ. Thiết bị tiêu thụ lớn nên dùng nguồn riêng và chỉ chung GND.

Câu hỏi thường gặp (FAQ)

• Có nạp ESP8266/ESP32 được không? → Có, chọn mức 3.3V, đấu thêm chân EN/BOOT theo hướng dẫn board.
• Isolator để làm gì? → Giúp chống nhiễu và bảo vệ khi PC và thiết bị dùng nguồn riêng.
• Dùng cho thiết bị 1.8V được không? → Không trực tiếp, cần thêm mạch chuyển mức logic (level shifter).
• Không nhận COM? → Cài driver FTDI, đổi cổng USB, kiểm tra dây TX/RX/GND.

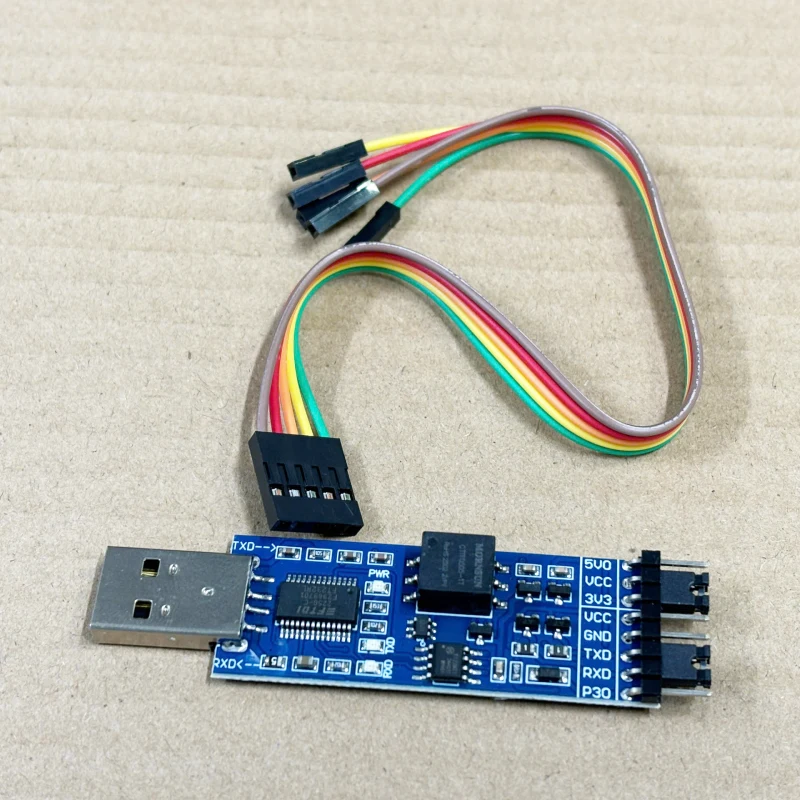

Bộ chuyển đổi USB TTL FT232 kèm dây Dupont đấu nối TX RX GND

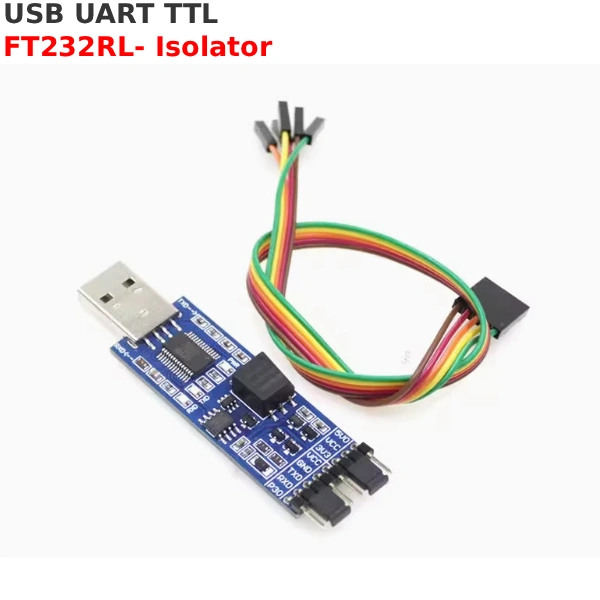

Bộ chuyển đổi USB TTL FT232 kèm dây Dupont đấu nối TX RX GND

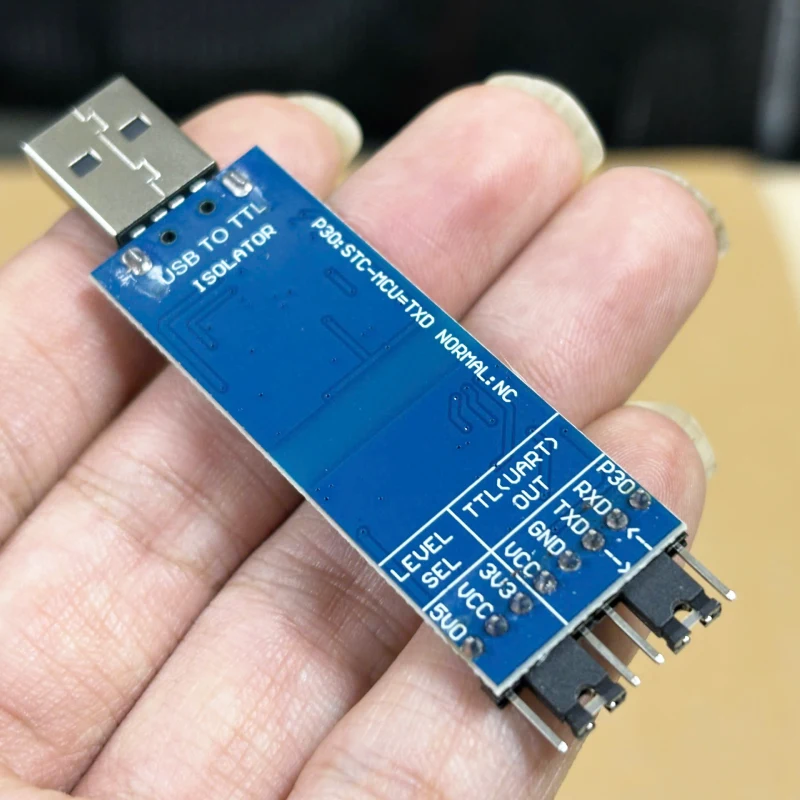

Mặt sau mạch chuyển đổi USB Uart TTL chíp FT232RL – Cách ly điện áp (ảnh chụp thật)

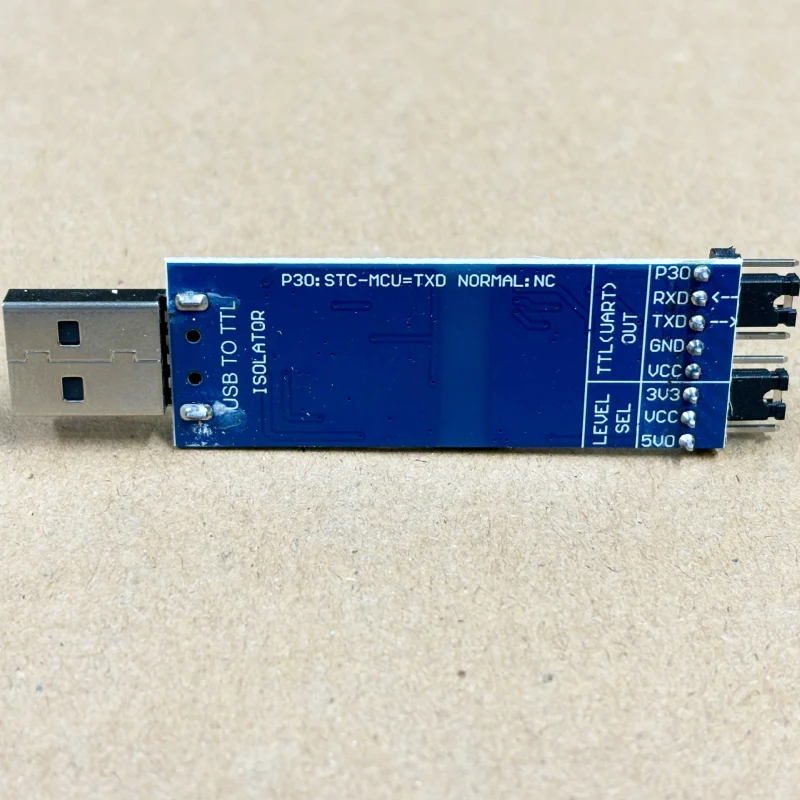

Mô-đun USB UART TTL FT232 chọn mức 3.3V/5V – mặt sau

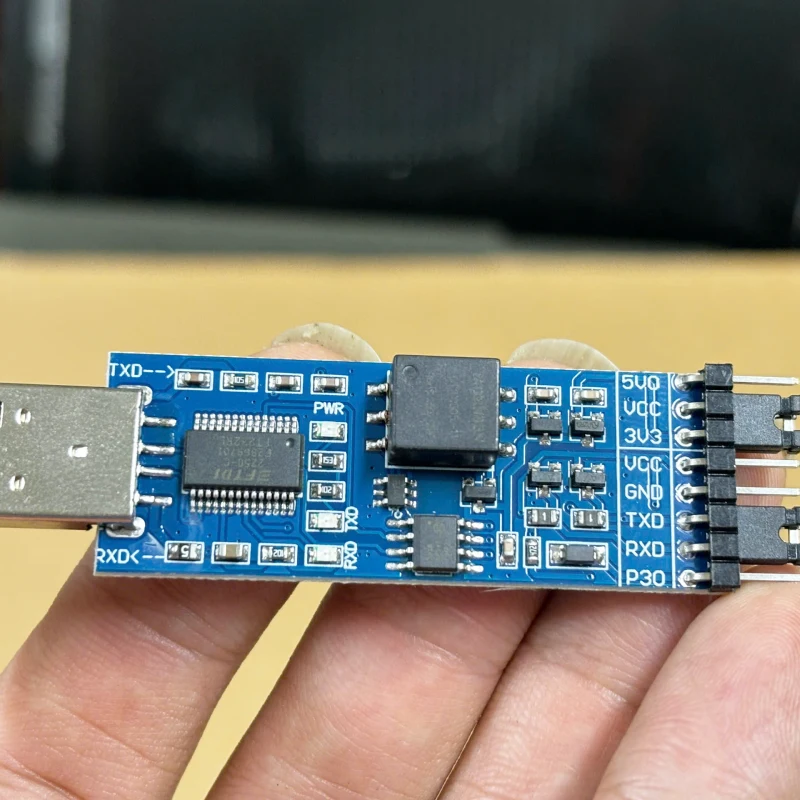

Mặt trước mạch chuyển đổi USB Uart TTL chíp FT232RL – Cách ly điện áp (ảnh chụp thật)

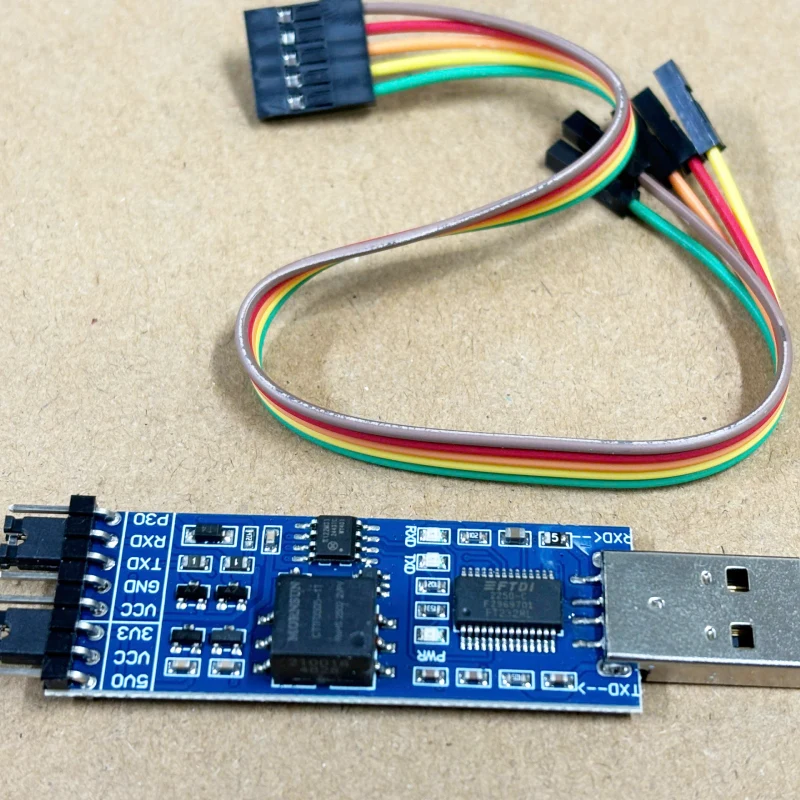

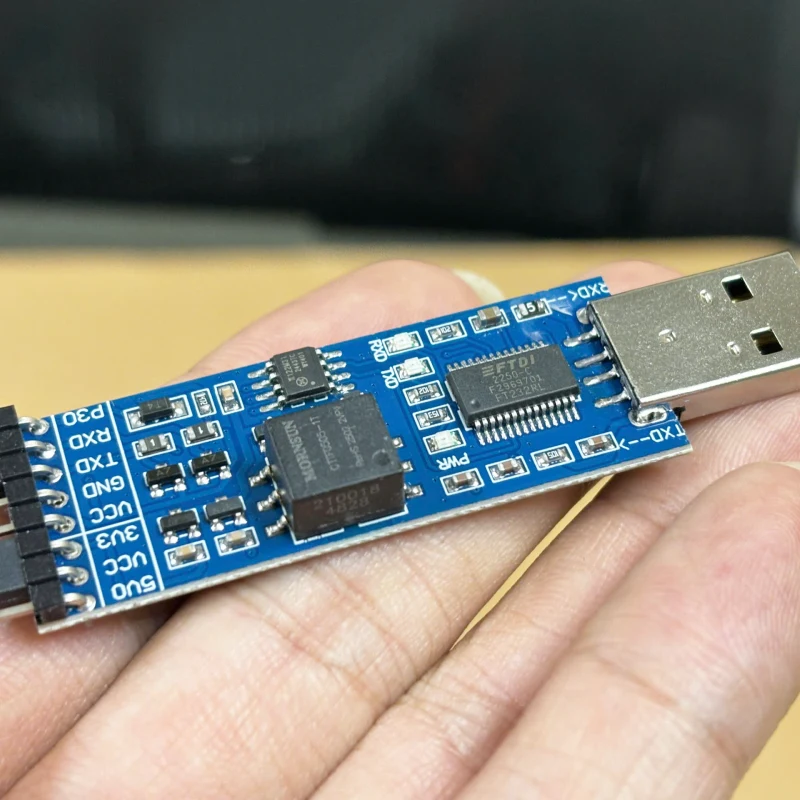

Mạch chuyển đổi USB sang UART TTL FT232 bản cách ly – mặt linh kiện

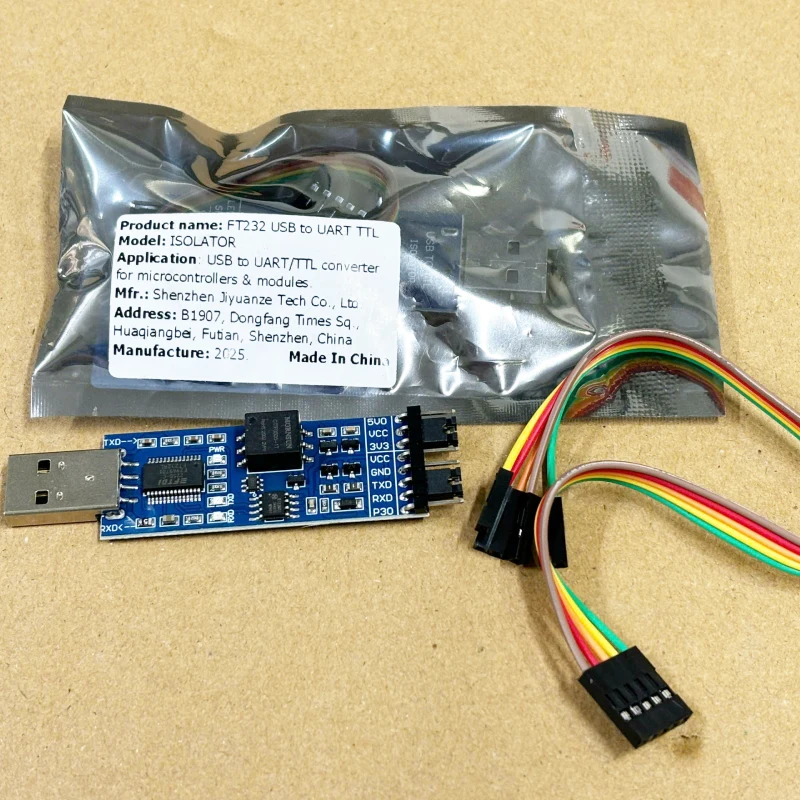

USB to UART TTL FT232 Isolator – full set và bao gói
