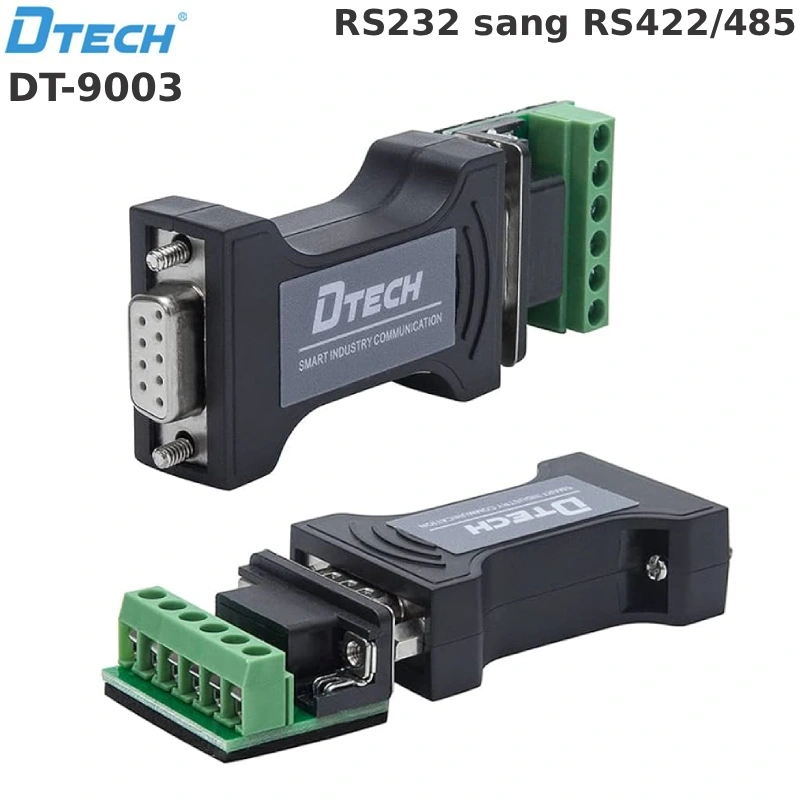

Bộ chuyển đổi RS232 DB9 sang RS422/RS485 DTECH DT-9003

Bộ chuyển đổi RS232 sang RS485/RS422 DTECH DT-9003 – công nghiệp, truyền xa 1200m

Bộ chuyển đổi RS232 sang RS485 RS422 DTECH DT-9003 là thiết bị chuyên dụng cho hệ thống truyền thông công nghiệp khoảng cách xa. Sản phẩm hỗ trợ chuyển đổi hai chiều giữa chuẩn RS232 ↔ RS485/RS422, hoạt động ổn định lên đến 1200 mét (4000ft).

Thiết bị sử dụng công nghệ port powered (lấy nguồn trực tiếp từ cổng RS232), không cần cấp nguồn ngoài, giúp lắp đặt nhanh chóng, gọn gàng và tiết kiệm chi phí.

Bộ chuyển đổi RS232 sang RS422_RS485 Dtech DT-9003

✅ Thông tin sản phẩm Dtech DT-9003

• Thương hiệu: DTECH
• Model: DT-9003
• Chuẩn hỗ trợ: RS232C, RS485, RS422 (TIA/EIA)
• Tốc độ truyền: 300bps – 115.2Kbps (tự động nhận baud rate)
• Khoảng cách truyền: Tối đa 1200m (4000ft)
• Số thiết bị hỗ trợ: Tối đa 32 thiết bị trên mạng RS485

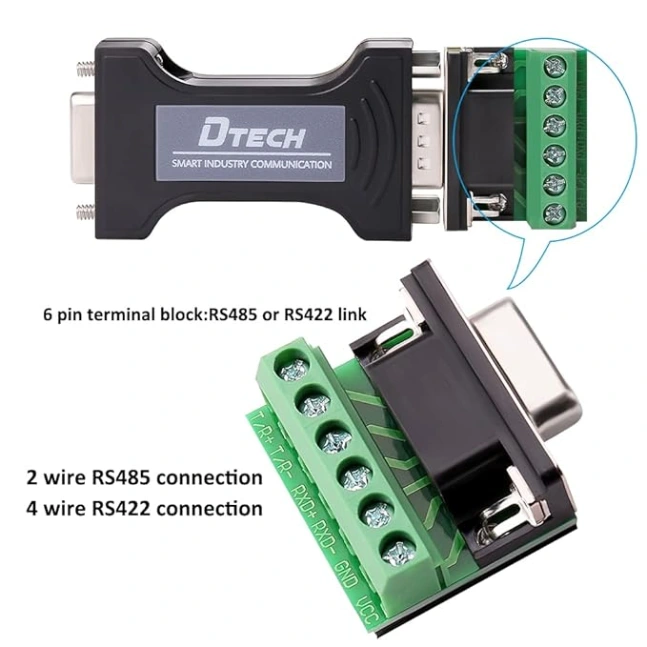

• Kiểu kết nối: Terminal block 6 chân
• Chế độ làm việc:
  • RS485: Half-duplex (2 dây)
  • RS422: Full-duplex (4 dây)
• Nguồn cấp: Lấy nguồn trực tiếp từ cổng RS232 (không cần adapter ngoài)
• Chống sét lan truyền: TVS 600W mỗi line RS485
• Nhiệt độ hoạt động: -20°C đến 70°C (-68℉ đến 158℉)
• Kích thước: 64 x 33 x 17 mm
• Trọng lượng: 77g

🔧 Tính năng nổi bật

✔ Chuyển đổi hai chiều (Bi-Directional)

Hỗ trợ chuyển đổi linh hoạt:

• RS232 sang RS485
• RS232 sang RS422
• Và ngược lại

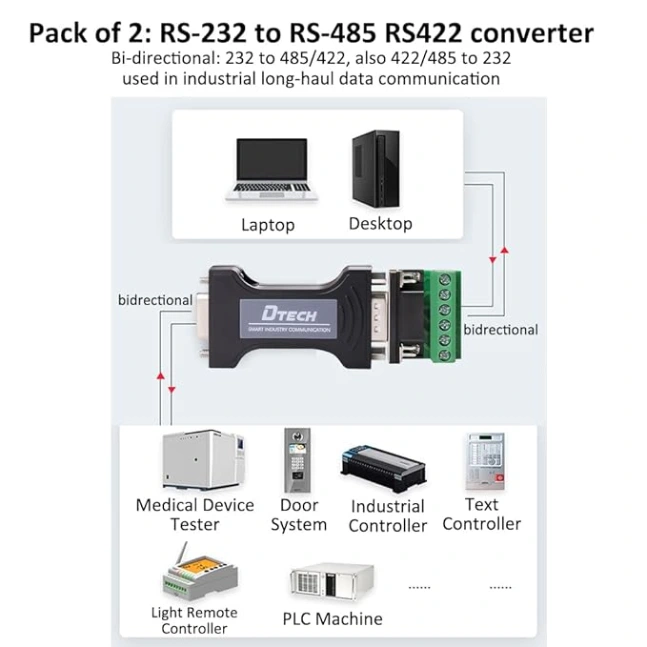

✔ Truyền xa đến 1200m

Phù hợp hệ thống công nghiệp như:

• PLC
• SCADA
• Điều khiển máy móc
• Hệ thống tự động hóa

✔ Hỗ trợ tối đa 32 thiết bị

Cho phép kết nối nhiều node trên mạng RS485.

✔ Tự động điều khiển RX/TX

Không cần jumper hay cấu hình thủ công, thiết bị tự động chuyển chế độ nhận và truyền.

✔ Không cần nguồn ngoài

Ứng dụng công nghệ serial charge pump drive, lấy nguồn trực tiếp từ cổng RS232.

✔ Bảo vệ chống sét 600W

Tích hợp mạch TVS chống xung điện áp cao, bảo vệ thiết bị khỏi nhiễu điện công nghiệp.

📡 4 chế độ truyền thông hỗ trợ

1. Point to Point – RS422 4 dây Full Duplex
2. Point to Multi-Point – RS422 4 dây Full Duplex
3. Point to Point – RS485 2 dây Half Duplex
4. Point to Multi-Point – RS485 2 dây Half Duplex

🎯 Ứng dụng thực tế

• Hệ thống PLC công nghiệp
• Điều khiển máy CNC
• Hệ thống SCADA
• Thiết bị đo lường
• Hệ thống kiểm soát ra vào
• Thiết bị serial chuẩn RS232/RS485/RS422

📦 Bộ sản phẩm bao gồm

• 1 x Bộ chuyển đổi RS232 to RS485 RS422 DTECH DT-9003
• 1 x Terminal Block 6 chân
• Catalogue- hướng dẫn sử dụng

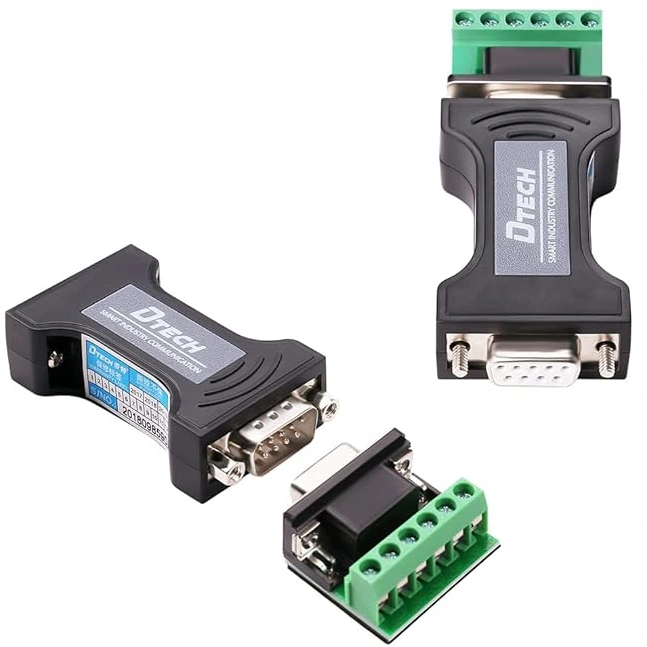

Bộ chuyển đổi RS232 sang RS422_RS485 Dtech DT-9003

Bộ chuyển đổi RS232 sang RS422_RS485 Dtech DT-9003

Bộ chuyển đổi RS232 sang RS422_RS485 Dtech DT-9003

Bộ chuyển đổi RS232 sang RS422_RS485 Dtech DT-9003

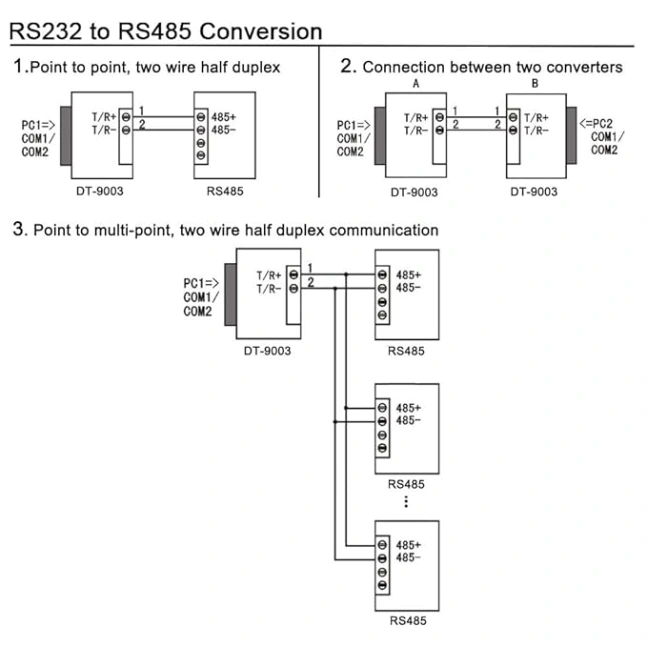

Sơ đồ kết nối rs232 sang rs485 của bộ Dtech DT-9003

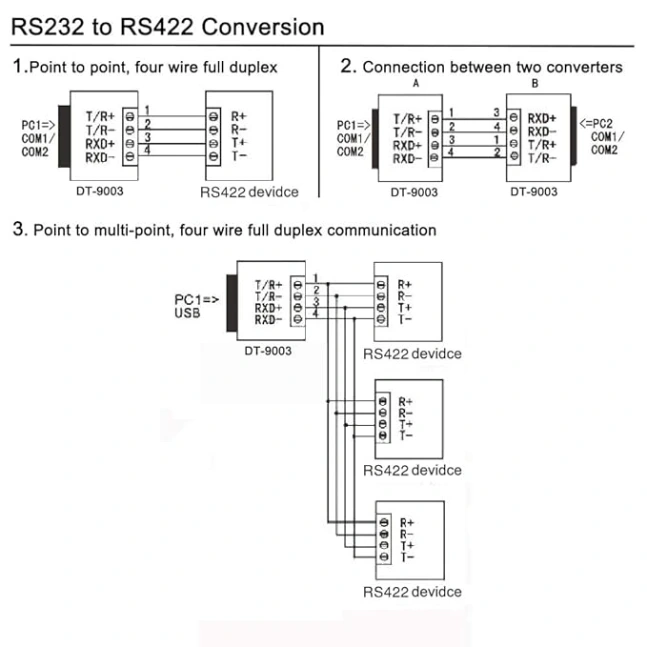

Sơ đồ kết nối rs232 sang rs422 của bộ Dtech DT-9003
