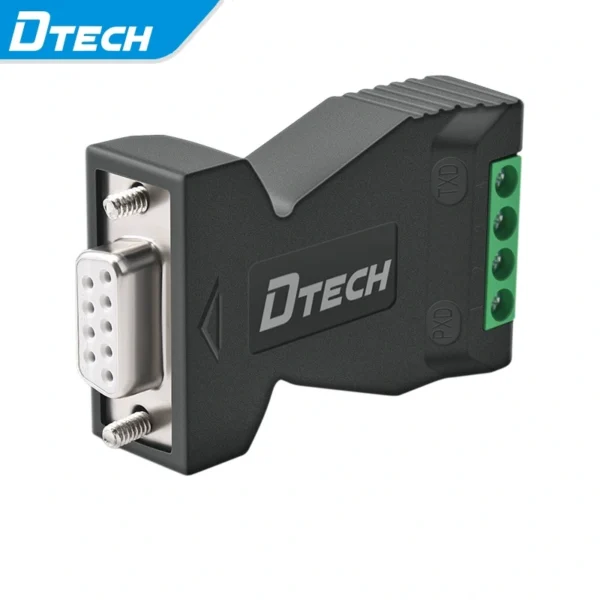

Bộ chuyển đổi RS232 sang RS485 DTECH DT-9001

Bộ Chuyển Đổi RS232 Sang RS485 DTECH DT-9001 – Hỗ Trợ Bảo Vệ Tĩnh Điện ±4KV

Bộ chuyển đổi RS232 sang RS485 DTECH DT-9001 là bộ chuyển đổi tín hiệu từ chuẩn RS232 sang RS485, thiết kế để mở rộng khả năng truyền thông giữa máy tính (hoặc thiết bị đầu cuối DTE) với các thiết bị ngoại vi sử dụng chuẩn RS485. Thiết bị hỗ trợ truyền tín hiệu ở chế độ bán song công (half-duplex), hoạt động ổn định trong nhiều môi trường khắc nghiệt, và được trang bị lớp chống nhiễu mạnh mẽ giúp đảm bảo độ tin cậy cao trong truyền thông công nghiệp.

Bộ chuyển đổi RS232 sang RS485 Dtech DT-9001

⚙️ Thông số kỹ thuật:

• Thương hiệu: DTECH
• Tên sản phẩm: Bộ chuyển đổi RS232 sang RS485
• Model: DT-9001
• Tương thích giao tiếp: Chuẩn RS232C / RS485
• Phương thức hoạt động: Truyền dẫn vi sai bán song công bất đồng bộ
• Tốc độ truyền: Từ 300bps đến 115.2Kbps
• Môi trường hoạt động:
  • Nhiệt độ: -20°C đến +70°C
  • Độ ẩm tương đối: 5% – 95% (không ngưng tụ)
• Mức bảo vệ: Bảo vệ chống tĩnh điện ±4KV
• Giao thức truyền dẫn:
  • Sử dụng cáp xoắn đôi (đường kính ≥ 0.5mm) hoặc cáp có lớp chống nhiễu
• Khoảng cách truyền:
  • Tín hiệu RS485: Tối đa 1200 mét
  • Tín hiệu RS232: Tối đa 15 mét

✅ Ưu điểm nổi bật:

• Thiết kế nhỏ gọn, dễ dàng tích hợp vào hệ thống
• Hỗ trợ dải nhiệt độ rộng, hoạt động ổn định trong điều kiện khắc nghiệt
• Bảo vệ chống tĩnh điện mạnh mẽ ±4KV, giúp bảo vệ thiết bị đầu cuối
• Hỗ trợ truyền xa lên đến 1200 mét qua giao tiếp RS485
• Tương thích với nhiều thiết bị sử dụng chuẩn RS232 như máy tính, PLC, thiết bị đo lường

🔧 Ứng dụng điển hình:

• Hệ thống SCADA, BMS
• Giao tiếp PLC, máy móc công nghiệp
• Hệ thống camera giám sát, an ninh
• Kết nối thiết bị giám sát từ xa qua mạng RS485
• Thiết bị kiểm soát ra vào, cảm biến công nghiệp

Một số kiểu kết nối phổ biến

1. Truyền thông điểm – điểm (Point to Point):
   Kết nối trực tiếp từ máy tính (PC hoặc DTE) đến 1 thiết bị RS485. Đầu vào RS232 (DB9) sẽ kết nối với DT-900, sau đó xuất tín hiệu ra chuẩn RS485 đến thiết bị đích.
2. Truyền thông điểm – đa điểm (Point to Multipoint):
   Hỗ trợ giao tiếp giữa 1 máy tính và lên đến 128 thiết bị RS485 trên cùng một đường truyền, chiều dài tối đa lên đến 1.2km. Thích hợp cho hệ thống điều khiển, cảm biến công nghiệp, hệ thống giám sát trung tâm…
3. Mở rộng khoảng cách truyền RS232:
   Sử dụng hai thiết bị DT-9001 để truyền tín hiệu RS232 từ máy tính này sang máy tính khác với khoảng cách xa tới 1.2km, bằng cách chuyển RS232 → RS485 → RS232.

⚠️ Lưu ý: Trong trường hợp không đủ nguồn cấp, cần sử dụng bộ chuyển đổi RS485 có nguồn riêng để đảm bảo hoạt động ổn định.

Bộ chuyển đổi RS232 sang RS485 Dtech DT-9001

Bộ chuyển đổi RS232 sang RS485 Dtech DT-9001

Bộ chuyển đổi RS232 sang RS485 Dtech DT-9001

Thông số kích thước bộ chuyển đổi RS232 sang RS485 Dtech DT-9001

Sơ đồ kết nối bộ chuyển đổi rs232 sang rs485 Dtech DT-9001
