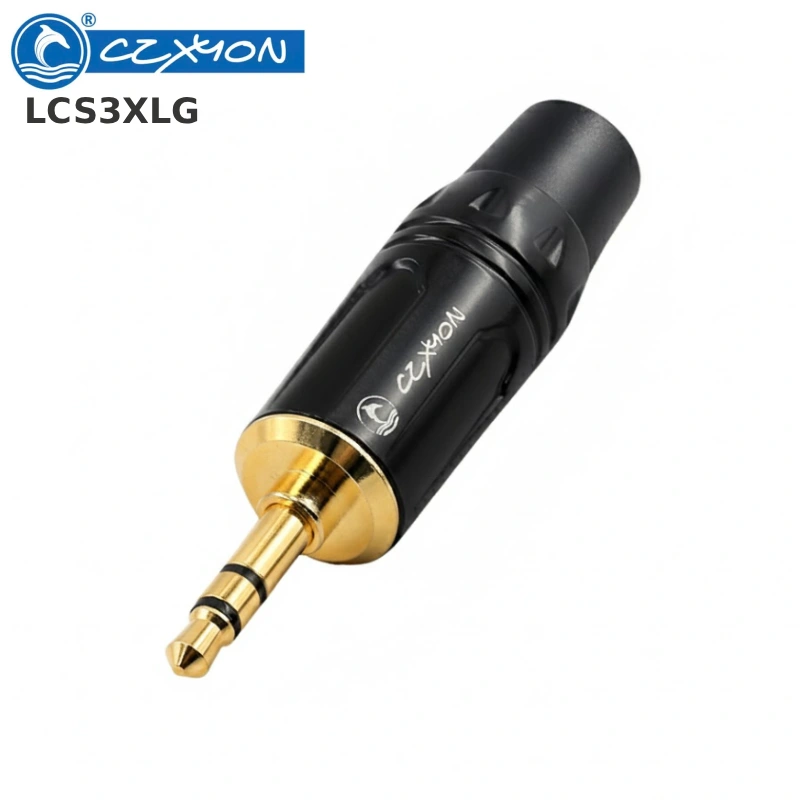

Đầu giắc hàn cáp âm thanh 3.5mm stereo CZXYON LCS3XLG loại dùng cho cáp to tới 8.5mm

🎧 Đầu giắc âm thanh 3.5mm CZXYON LCS3XLG – Hợp kim kẽm đúc, chuôi nhựa dẻo, mạ vàng 24K, chống oxi hóa

Đầu giắc âm thanh 3.5mm CZXYON LCS3XLG là dòng đầu hàn cao cấp chuyên dụng cho các ứng dụng âm thanh DIY, dây AUX, dây tai nghe hoặc sửa chữa thiết bị audio.
Sản phẩm được gia công tinh xảo, vỏ hợp kim kẽm đúc, phần tiếp xúc mạ vàng 24K giúp truyền tín hiệu ổn định, giảm suy hao và ngăn oxi hóa hiệu quả theo thời gian

Đầu giắc âm thanh 3.5mm CZXYON LCS3XLG dùng cho cáp đường kính 6.5-8.5mm

🔩 Đặc điểm nổi bật

• Chuẩn kết nối Audio 3.5mm Stereo (3 cực: L–R–GND): phù hợp với hầu hết thiết bị âm thanh như tai nghe, loa, ampli, sound card, mixer, điện thoại, laptop, máy tính bảng…
• Vỏ ngoài bằng hợp kim kẽm đúc: cứng cáp, chống gỉ, tản nhiệt tốt, giảm nhiễu điện từ và bảo vệ mối hàn khỏi va đập cơ học.
• Tiếp điểm mạ vàng 24K: tăng độ dẫn điện, giảm suy hao và chống oxi hóa, giúp âm thanh trong trẻo, chi tiết và ổn định theo thời gian.

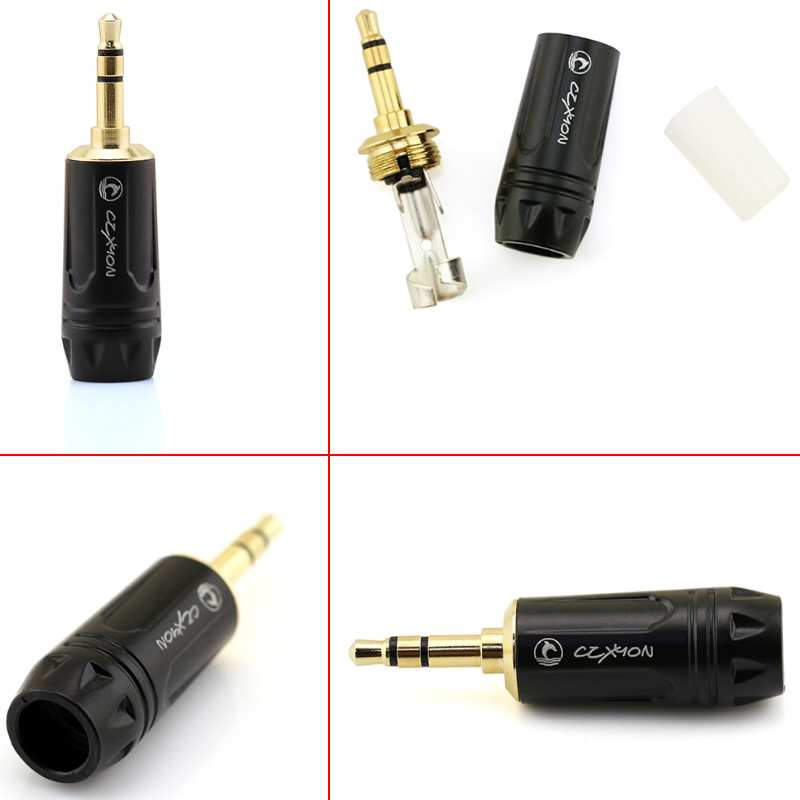

• Chuôi bằng nhựa dẻo đàn hồi cao: giúp ôm chặt cáp, chống gãy gập ở điểm tiếp nối và tăng độ bền khi sử dụng thường xuyên.
• Tùy chọn linh hoạt theo kích thước dây:
  • Khi gắn chuôi nhựa dẻo → dùng tốt cho cáp đường kính 6.5mm – 7.5mm.
  • Khi tháo chuôi ra → có thể dùng với cáp to tới 8.5mm, vẫn đảm bảo chắc chắn và giữ vẻ thẩm mỹ đẹp mắt.

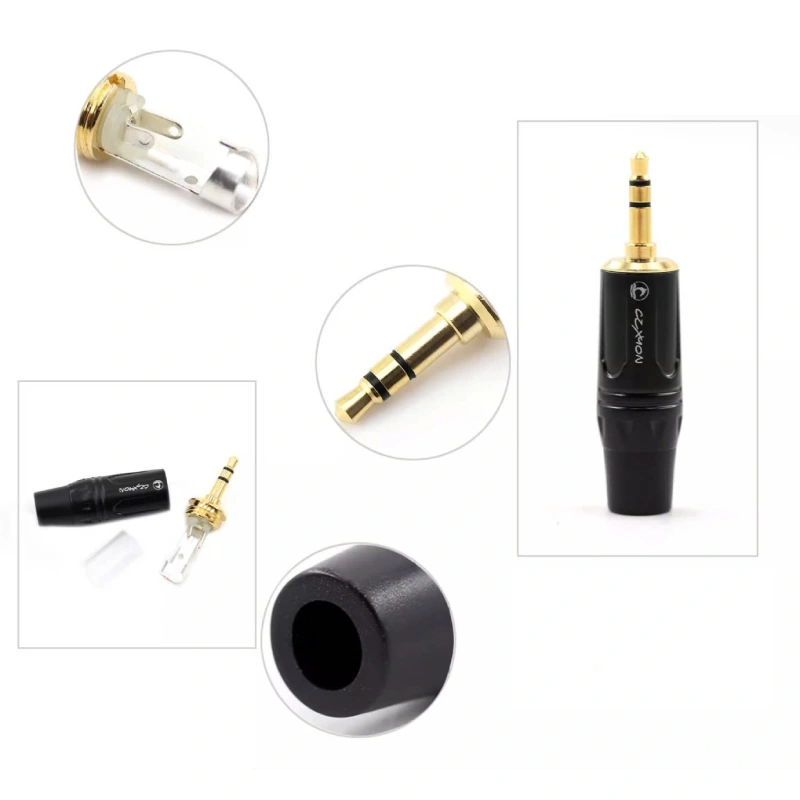

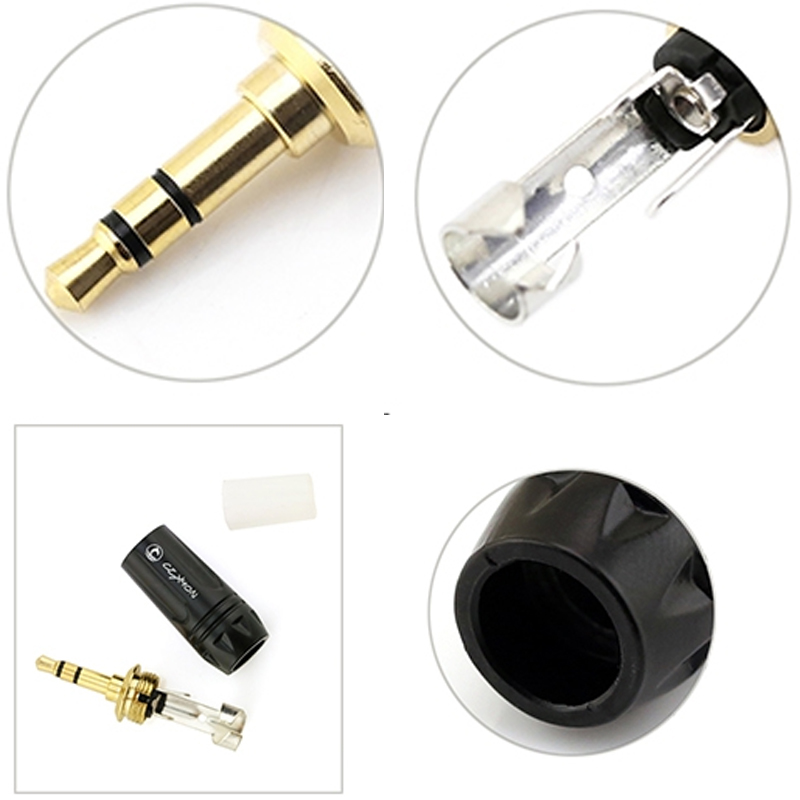

• Thiết kế đầu hàn dễ thao tác: cực hàn phân biệt rõ ràng, có chốt kẹp dây, phù hợp cho người làm dây thủ công (DIY) hoặc kỹ thuật viên âm thanh.
• Thẩm mỹ chuyên nghiệp: lớp sơn đen mờ sang trọng, kết hợp chi tiết mạ vàng nổi bật – phù hợp cho dây âm thanh cao cấp.

⚙️ Thông số kỹ thuật

🎵 Ứng dụng thực tế

• Chế tạo hoặc sửa chữa dây AUX, dây tai nghe, dây nối loa, dây tín hiệu 3.5mm – RCA.
• Thay thế đầu giắc hỏng cho dây âm thanh cao cấp hoặc dây thiết bị phòng thu.
• Dùng trong studio, hệ thống âm thanh chuyên nghiệp, ampli, sound card, mixer, nhạc cụ điện tử.
• Phù hợp cho kỹ sư âm thanh, thợ sửa thiết bị audio hoặc người yêu thích DIY âm thanh.

💡 Ưu điểm vượt trội

• Truyền âm sạch – ổn định – không nhiễu.
• Chuôi nhựa dẻo đàn hồi, giảm gãy gập cáp, tăng tuổi thọ dây.
• Vỏ hợp kim kẽm đúc chắc chắn, chống gỉ, bền hơn vỏ nhôm hoặc nhựa thường.
• Mạ vàng 24K chống oxi hóa, duy trì tín hiệu ổn định lâu dài.
• Phù hợp cho dây cỡ lớn (tới 8.5mm) mà vẫn đảm bảo tính thẩm mỹ chuyên nghiệp.

LCS3XLG 3

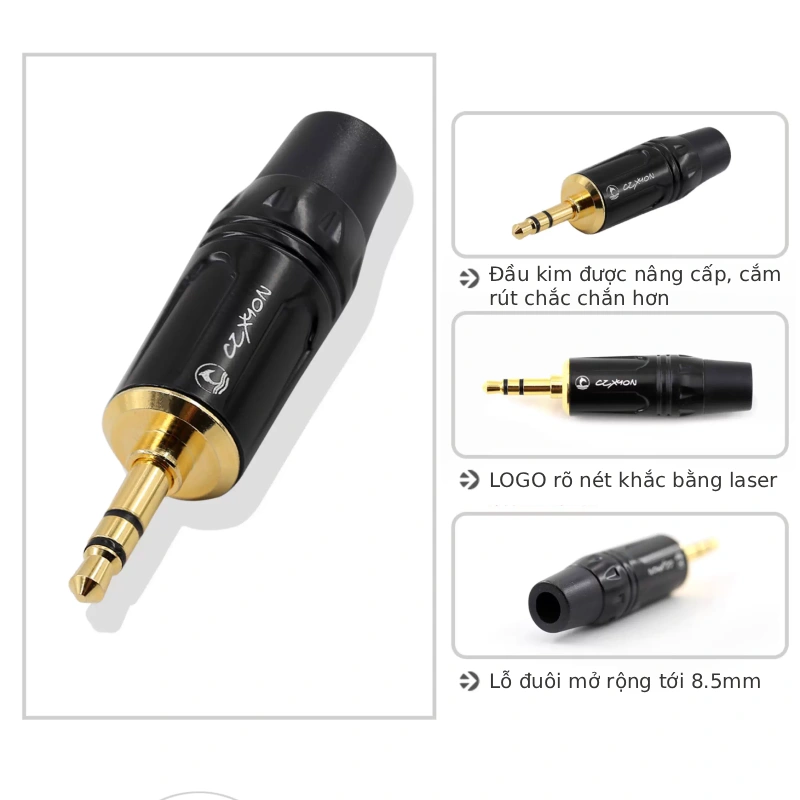

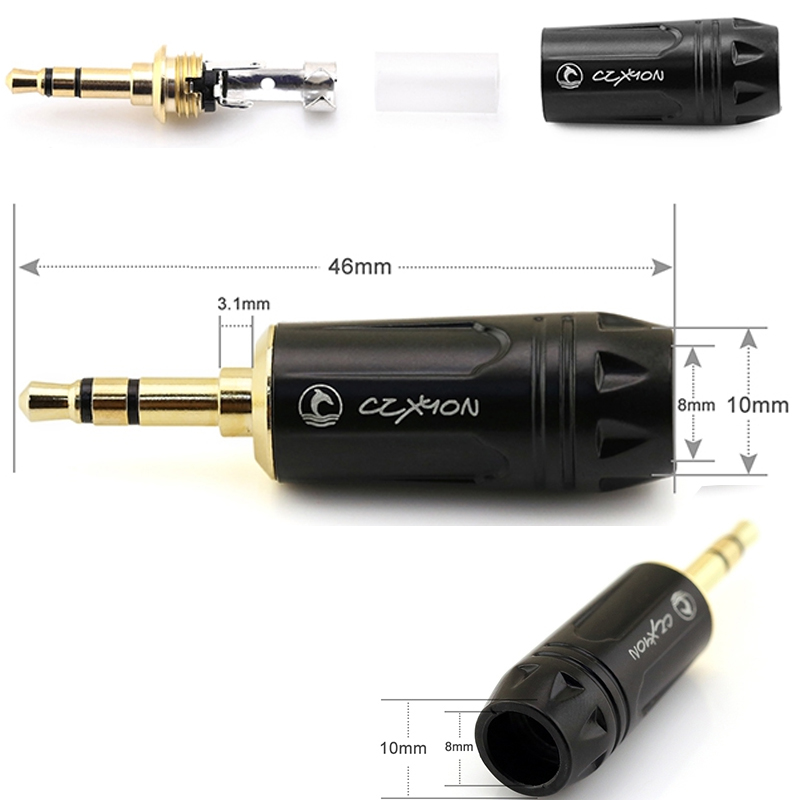

Đầu giắc 3.5mm với chuôi lỗi lớn dùng cho cáp có đường kính 6.5mm và có thể mở rộng tơi 8.5mm khi tháo chuôi

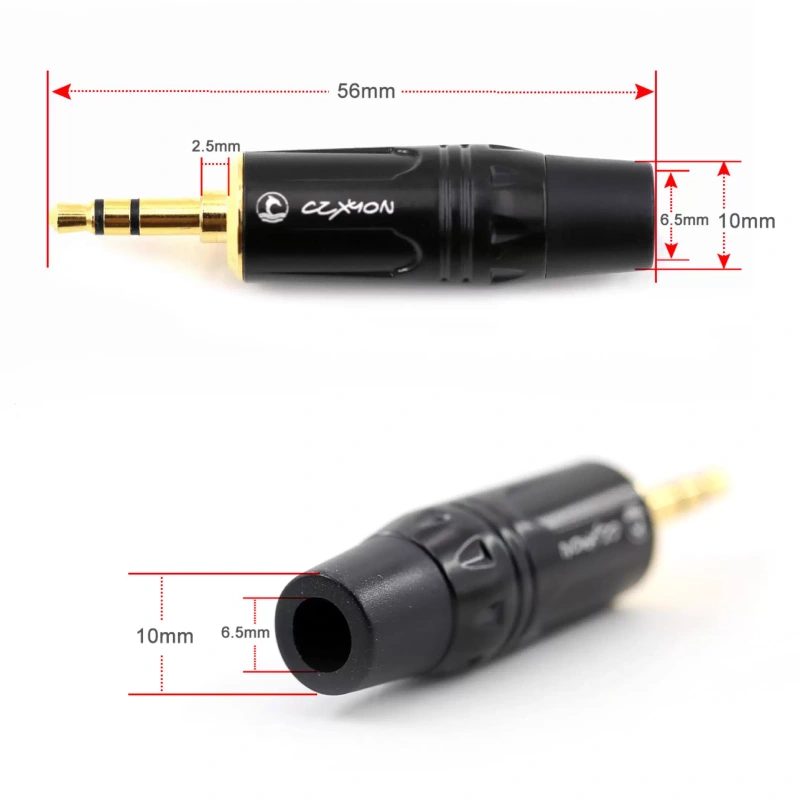

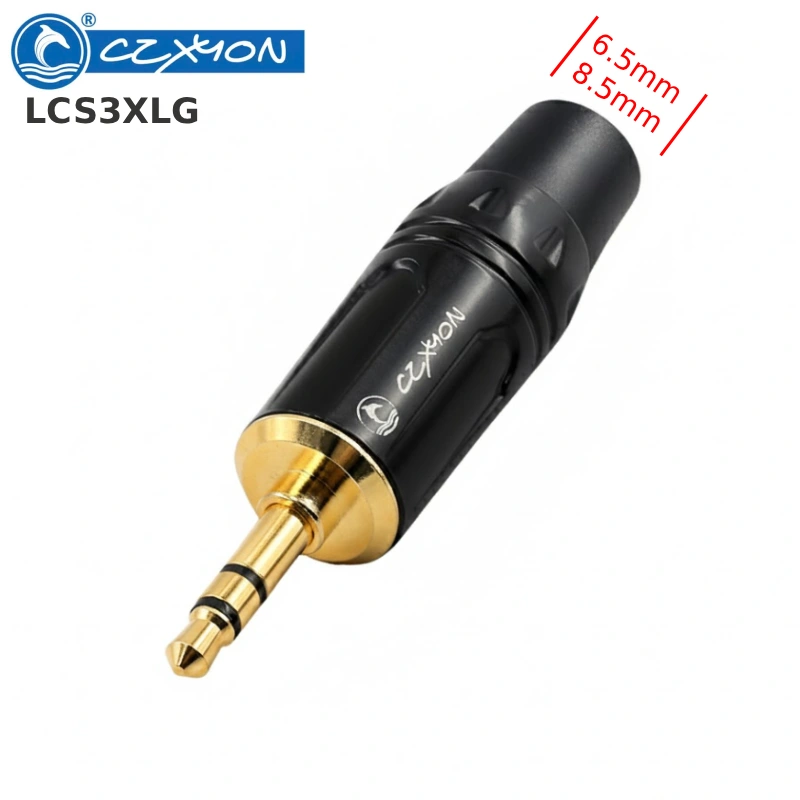

Đầu giắ LCS3XLG tương thích cáp có đường kính 6.5mm khi để chuôi, và 8.5mm khi tháo chuôi

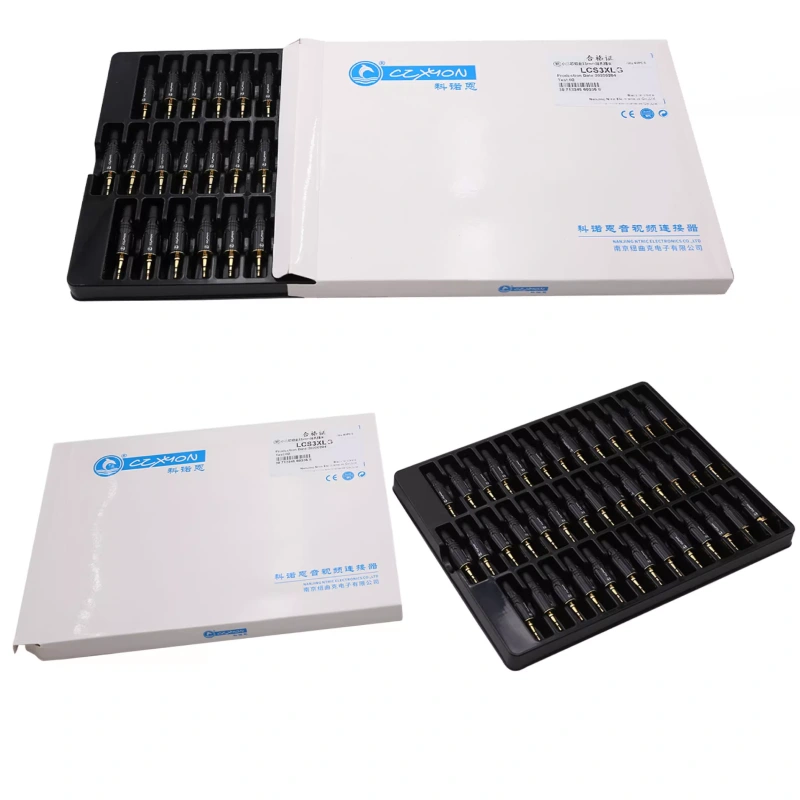

Đầu giắc âm thanh 3.5mm LCS3XLG được đóng gói trong hộp đựng 40c

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

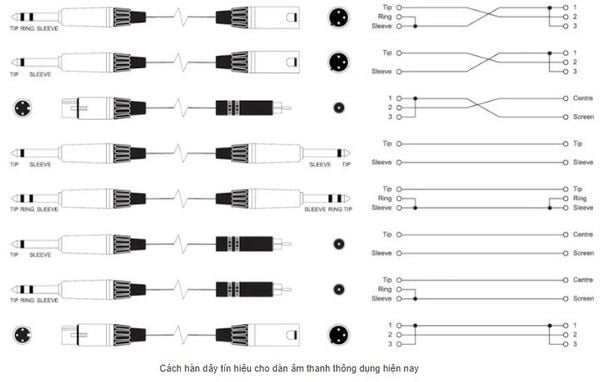

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.
