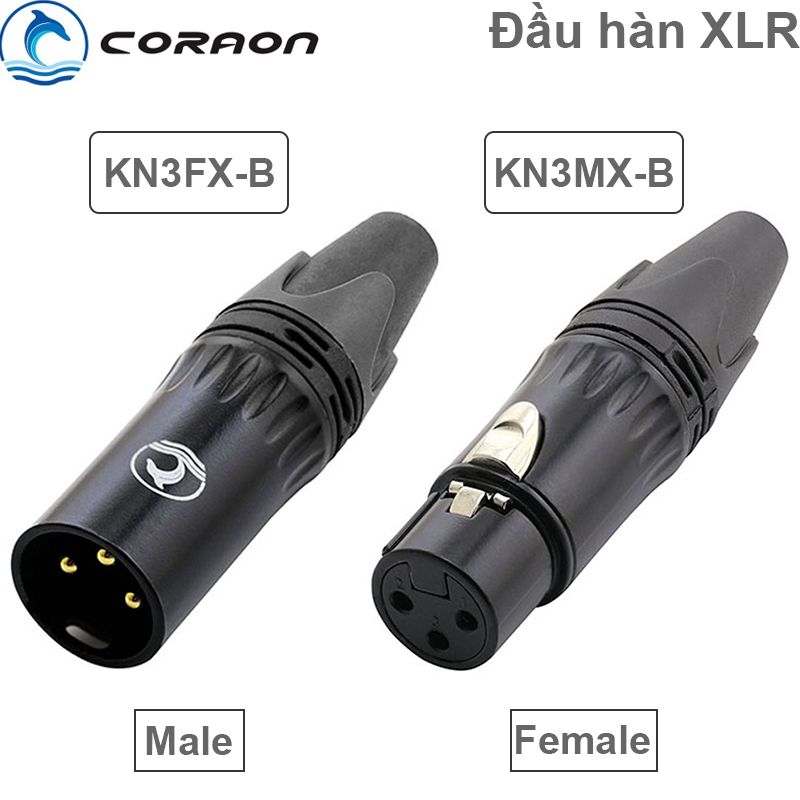

Đầu hàn cổng XLR cannon 3PIN cổng đực male-female Coraon KN3MX-B – KN3FX-B

Đầu giắc hàn Canon XLR 3 chân đực/cái Coraon KN3MX-B – KN3FX-B | Chất lượng cao, bền bỉ

Đầu giắc hàn Canon XLR 3 chân đực/cái Coraon (CZXYON) model KN3MX-B – KN3FX-B là lựa chọn lý tưởng dành cho những ai cần linh kiện âm thanh chất lượng để tự gia công, thiết kế dây tín hiệu cho hệ thống âm thanh chuyên nghiệp. Với thiết kế chắc chắn, chân tiếp xúc bằng đồng và vỏ kim loại bền bỉ, sản phẩm đảm bảo tín hiệu ổn định, âm thanh rõ ràng và tuổi thọ sử dụng lâu dài.

Thông tin sản phẩm Đầu giắc hàn Canon XLR 3 chân Coraon KN3MX-B – KN3FX-B

• Hãng sản xuất: Coraon (CZXYON)

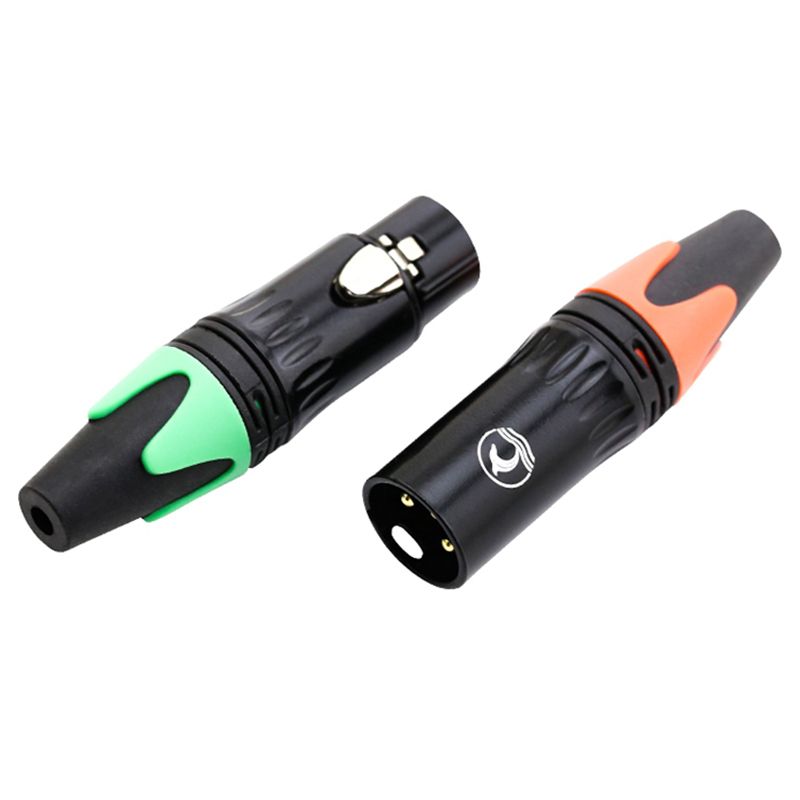

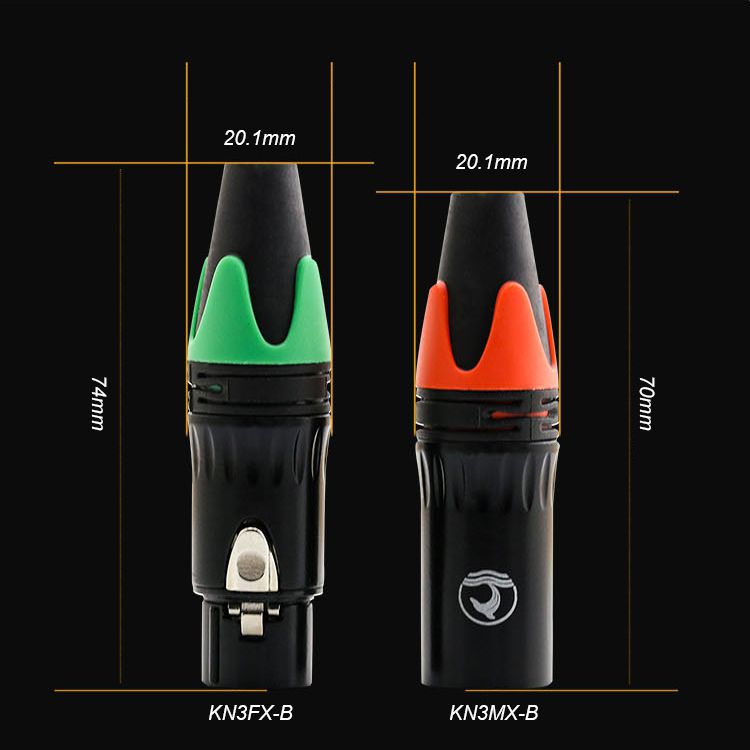

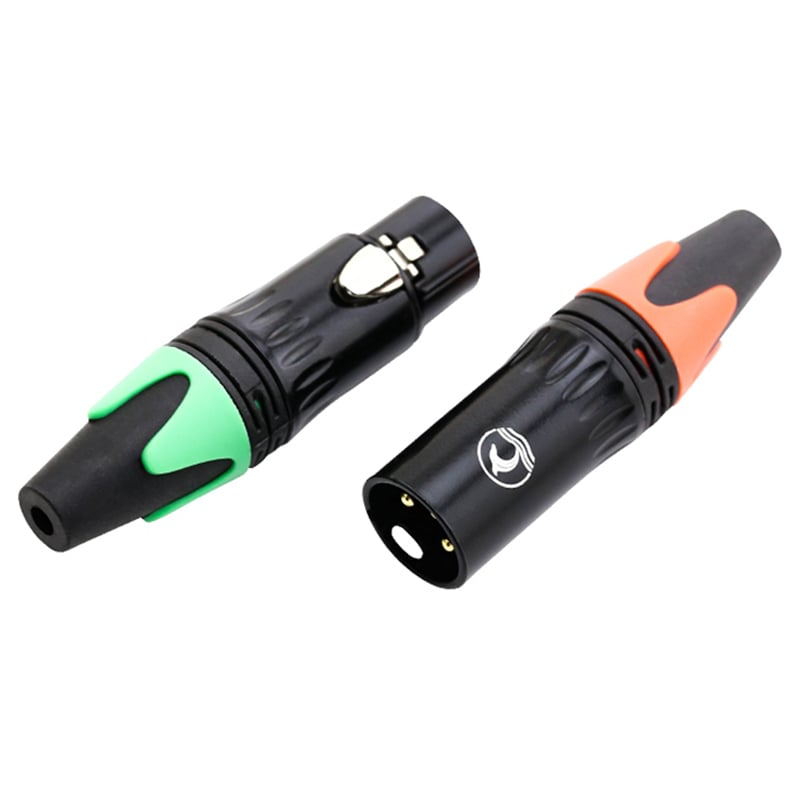

• Model: KN3MX-B (Cổng đực – Male), KN3FX-B (Cổng cái – Female)
• Màu sắc: Đen (có thể lựa chọn thêm vòng nhựa thay thế nhiều màu: Đen, Xanh lá cây, Xanh dương, Đỏ, Vàng, Vàng cam)

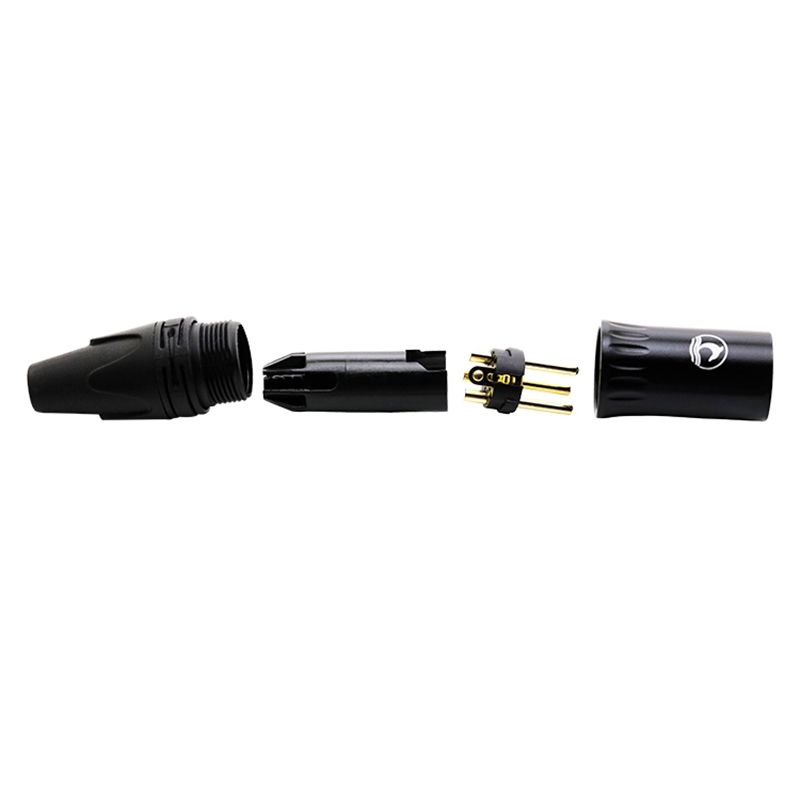

• Chất liệu: Vỏ kim loại, chân tiếp xúc bằng đồng
• Chuẩn kết nối: XLR 3 chân Male/Female
• Ứng dụng: Hàn cáp tín hiệu âm thanh cho Mixer, Amplifier, Loa, Micro, thiết bị phòng thu, sân khấu.

Đặc điểm nổi bật của Đầu giắc hàn Coraon XLR 3 chân

✦ Thiết kế chuyên dụng – dễ dàng lắp đặt

Đầu giắc được thiết kế chuẩn XLR 3 chân, dễ dàng thao tác hàn dây. Người dùng có thể chủ động gia công dây dẫn theo độ dài mong muốn, phù hợp với nhiều hệ thống âm thanh khác nhau.

✦ Chất liệu cao cấp – độ bền vượt trội

• Vỏ kim loại: Bền chắc, chịu va đập tốt, bảo vệ dây dẫn và mối hàn bên trong.

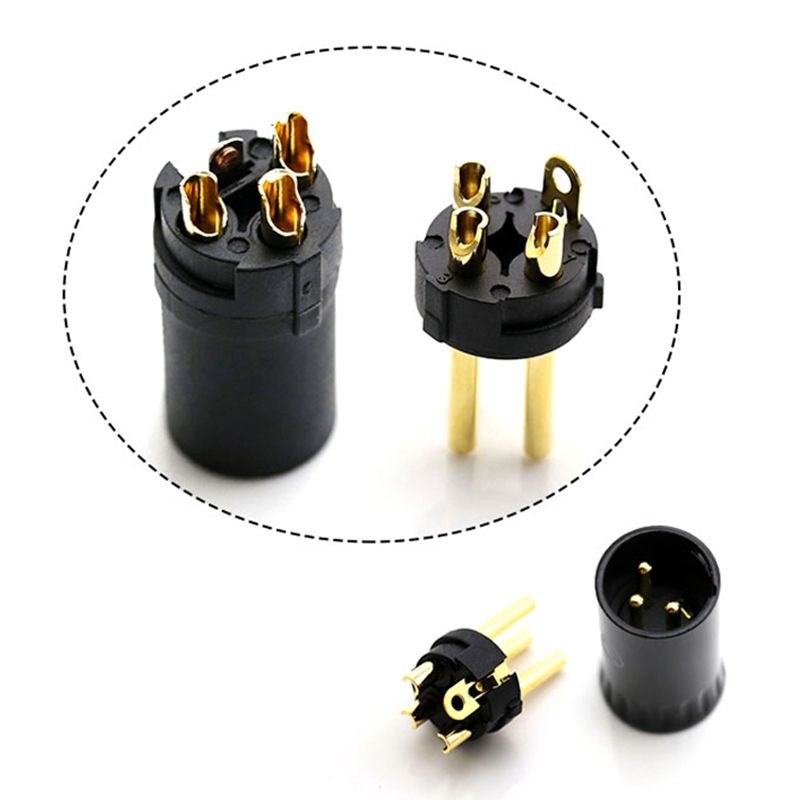

• Chân tiếp xúc bằng đồng: Cho khả năng dẫn điện ổn định, hạn chế suy hao, đảm bảo tín hiệu âm thanh rõ ràng và sạch nhiễu.

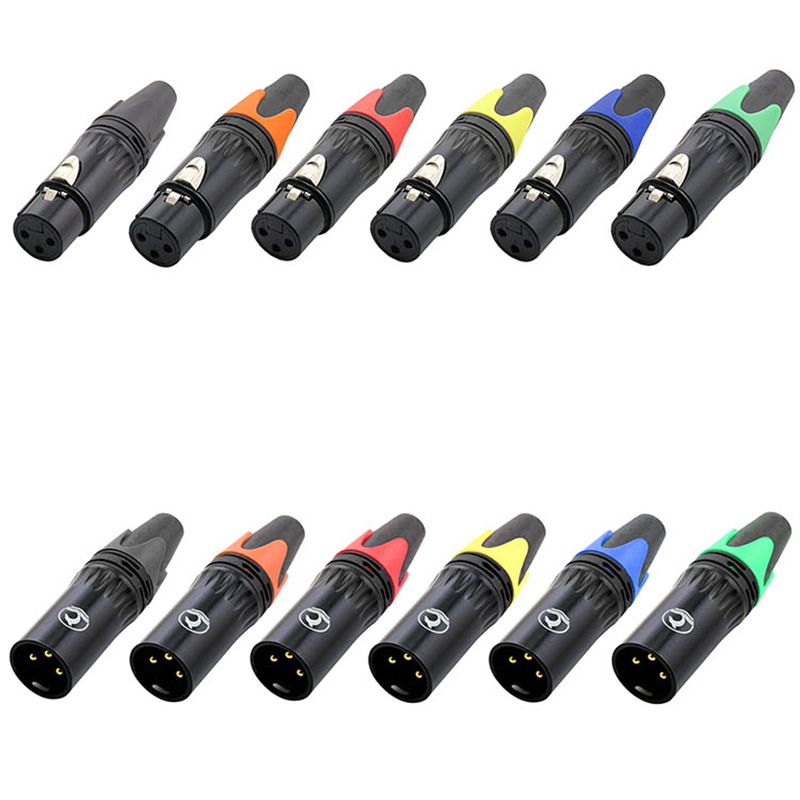

✦ Linh hoạt với vòng nhựa thay thế nhiều màu

Người dùng có thể thay đổi vòng nhựa (màu đen, xanh lá, xanh dương, đỏ, vàng, cam) để đánh dấu dây theo kênh hoặc mục đích sử dụng, giúp dễ dàng quản lý trong hệ thống nhiều kết nối.

✦ Ứng dụng rộng rãi trong âm thanh chuyên nghiệp

• Gia công dây tín hiệu âm thanh XLR theo yêu cầu.
• Sử dụng cho hệ thống Mixer, Amplifier, Loa, Micro, Soundcard, thiết bị phòng thu.
• Phù hợp cho âm thanh sân khấu, karaoke, hội trường, phòng thu chuyên nghiệp.

Lợi ích khi sử dụng Đầu giắc hàn XLR 3 chân Coraon

• Chủ động độ dài dây theo nhu cầu.
• Đảm bảo tín hiệu truyền tải sạch, ổn định.
• Tiết kiệm chi phí so với mua sẵn dây thành phẩm.
• Tăng tính chuyên nghiệp và linh hoạt trong lắp đặt hệ thống âm thanh.

👉 Với Đầu giắc hàn Canon XLR 3 chân đực/cái Coraon KN3MX-B – KN3FX-B, bạn sẽ có giải pháp tối ưu để tự thiết kế, nâng cấp và bảo trì hệ thống âm thanh, vừa bền bỉ vừa đảm bảo chất lượng tín hiệu.

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

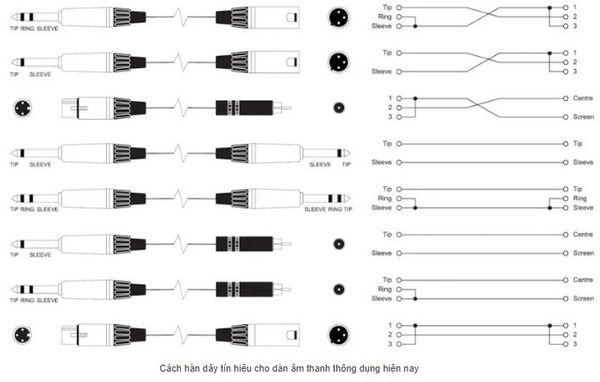

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.
