Đầu hàn giắc âm thanh 6.5mm Mono & Stereo CZXYON Z-NX2P-B / Z-NX3P-B – Jack 6 ly mạ vàng

Đầu Hàn Giắc Âm Thanh 6.5mm Mono & Stereo CZXYON Z-NX2P-B / Z-NX3P-B – Jack 6 Ly Mạ Vàng Cao Cấp

Đầu hàn giắc âm thanh 6.5mm CZXYON Z-NX2P-B (mono) và Z-NX3P-B (stereo) là dòng jack 6 ly hàn dây chuyên nghiệp, dùng cho microphone, mixer, ampli, thiết bị âm thanh sân khấu và phòng thu. Sản phẩm được gia công từ kim loại cao cấp, chân tiếp xúc mạ vàng, đảm bảo truyền tín hiệu ổn định, chống oxy hóa và giảm nhiễu.

Đây là lựa chọn lý tưởng cho kỹ thuật viên âm thanh, DIY cable, hệ thống karaoke, phòng thu, sân khấu biểu diễn và các ứng dụng audio chuyên nghiệp.

🔹 Ưu điểm nổi bật của jack 6.5mm CZXYON

🔸 Chuẩn giao tiếp 6.5mm / 6.35mm phổ biến

• Tương thích chuẩn jack 6 ly (6.35mm) quốc tế
• Dùng cho microphone, mixer, ampli, guitar, thiết bị audio
• Phù hợp cho dây tín hiệu tự hàn DIY

🔸 Hai phiên bản Mono và Stereo

• Z-NX2P-B: Jack 6.5mm Mono
• Z-NX3P-B: Jack 6.5mm Stereo

Cho phép lựa chọn đúng theo nhu cầu:

• Mono cho micro, guitar, tín hiệu đơn kênh
• Stereo cho mixer, thiết bị âm thanh đa kênh

🔸 Chân tiếp xúc mạ vàng – Truyền tín hiệu ổn định

• Lõi tiếp xúc mạ vàng chống oxy hóa
• Giảm suy hao tín hiệu
• Hạn chế nhiễu âm
• Tăng độ bền khi sử dụng lâu dài

🔸 Vỏ kim loại chắc chắn – Chịu lực tốt

• Thân jack bằng kim loại nguyên khối
• Chịu va đập, chống gãy
• Phù hợp môi trường sân khấu và thi công chuyên nghiệp

🔸 Dễ hàn – Phù hợp DIY

• Thiết kế tối ưu cho hàn dây
• Bắt dây chắc chắn
• Phù hợp làm dây micro, dây tín hiệu mixer, dây audio custom

📌 Thông số kỹ thuật

🎯 Ứng dụng thực tế

• Hàn dây micro sân khấu
• Làm dây tín hiệu mixer – ampli
• Dây guitar – nhạc cụ
• Hệ thống karaoke chuyên nghiệp
• Phòng thu âm
• DIY dây audio chất lượng cao

Đầu hàn jack 6.5mm CZXYON Z-NX2P-B / Z-NX3P-B là giải pháp kết nối âm thanh bền bỉ, tín hiệu ổn định, chân mạ vàng cao cấp. Sản phẩm phù hợp cho kỹ thuật viên, dân DIY và hệ thống âm thanh chuyên nghiệp cần độ tin cậy cao.

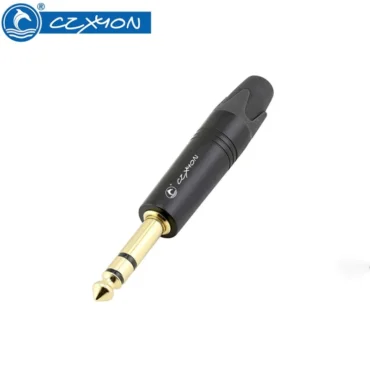

Hình ảnh sản phẩm Đầu jack hàn cáp Audio 6.5mm Coraon (Stereo)

Hình ảnh sản phẩm Đầu jack hàn cáp Audio 6.5mm Coraon (Mono)

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.

Từ khóa: Dau han jack cam 6.5mm | Dau han chan cam 6.5mm | Jack cam 6,5mm | 6.5mm connector | Phich han chan cam 6.5mm

Bảng danh sách các biến thể sản phẩm

Hình ảnh	Mã sản phẩm (SKU)	Mô tả	Kiểu dáng	Giá	Tình trạng kho
	MS0006C10	Đầu hàn giắc âm thanh 6.35/6.5mm (giắc 6 ly) stereo mạ vàng 24K CZXYON ~ Kiểu dáng: Giắc hàn 6.5mm Stereo CZXYON Z-NX3P-B	Giắc hàn 6.5mm Stereo CZXYON Z-NX3P-B	45.000₫	Còn hàng
	MS0006C11	Đầu hàn giắc âm thanh 6.35/6.5mm (giắc 6 ly) mono mạ vàng 24K CZXYON ~ Kiểu dáng: Giắc hàn 6.5mm Mono CZXYON Z-NX2P-B	Giắc hàn 6.5mm Mono CZXYON Z-NX2P-B	45.000₫	Còn hàng
