⭐ Đầu Nối Điện Chống Nước IP68 M684-H (4 Nhánh Dạng Chữ H) – Giải Pháp Phân Nhánh Song Song Ngoài Trời Chuyên Nghiệp

Đầu nối điện chống nước M684-H là dòng đầu nối H-Connector 4 nhánh cao cấp, được thiết kế chuyên dụng cho các hệ thống điện ngoài trời đòi hỏi độ kín tuyệt đối, độ bền lâu dài và khả năng phân nhánh song song theo hai hướng. Sản phẩm rất phù hợp trong chiếu sáng sân vườn, đèn lối đi, camera, đèn trang trí, biển quảng cáo hoặc các công trình cảnh quan có dây chạy theo hai trục dài.

Thiết kế 4 nhánh dạng chữ H cho phép phân nhánh nguồn điện chạy song song và thẳng hàng, tối ưu cho hệ thống đèn tuyến tính hoặc các tuyến dây hai chiều mà đầu nối dạng Y hoặc X không đáp ứng được.

Đầu nối điện chống nước IP68 M684-H

🔰 Đặc Điểm Nổi Bật Của Đầu Nối M684-H (H-Connector)

✔ Thiết kế hình chữ H – phân nhánh song song tối ưu

• Hai nhánh chạy song song – hai nhánh đối diện
• Dễ dàng đấu nối theo tuyến dây đôi hoặc hai trục
• Phân bổ dây gọn gàng, đẹp và thuận tiện hơn cho công trình dài

✔ Chuẩn chống nước IP68 – dùng được dưới mưa, chôn đất, hồ cá

• Đạt chuẩn IP68 thực nghiệm: ngâm 20m trong 150 giờ
• Gioăng cao su vàng siêu kín
• Khóa siết cáp đa tầng giúp chống nước – chống bụi – chống ẩm

✔ Kẹp nhanh không cần dụng cụ

• Lõi kẹp trong phân màu xanh – nâu theo chuẩn L/N
• Lắp đặt bằng thao tác nhấn – siết – xoay
• Tiếp điểm đồng nguyên chất giúp dẫn điện tốt, ít nóng

✔ Chịu dòng lớn – dùng cho công suất cao

• 24A – 450VAC (IEC/NSW)
• 10A – 300VAC (ETL)
• Phù hợp đèn công suất lớn, camera, máy bơm mini và thiết bị ngoài trời

✔ Tương thích đa dạng loại dây

• Tiết diện dây: 0.5 – 2.5 mm²
• Hai nhóm đường kính dây: 4–8 mm / 6–11 mm

✔ Nhiều chứng nhận quốc tế

ENEC – CE – CB – UKCA – NSW – ETL – ROHS

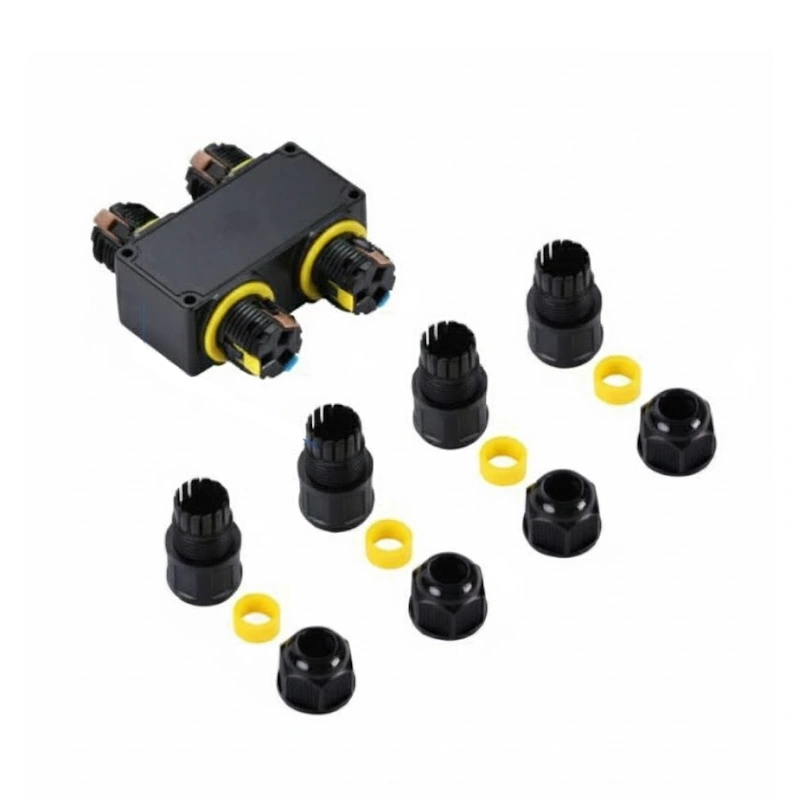

🧱 Cấu Tạo Chi Tiết của M684-H

Gồm các bộ phận:

• Thân hộp chữ H chắc chắn, chịu va đập
• Gioăng cao su vàng tăng độ kín nước
• 4 bộ siết cáp IP68 – tương thích dây lớn/nhỏ
• Lõi kẹp nhanh 2P/3P tùy phiên bản
• Chốt khóa xoay chống tuột dây
• Nắp ren chống nước

Thiết kế chữ H giúp việc đấu nối song song theo hai hướng trở nên dễ dàng và gọn gàng, đặc biệt phù hợp cho hệ thống chiếu sáng tuyến dài hoặc dây trang trí hai chiều.

⚙️ Thông Số Kỹ Thuật Đầy Đủ – M684-H

🏗️ Ứng Dụng của Đầu Nối Chữ H M684-H

• Đèn sân vườn – đèn lối đi dạng tuyến dài
• Hệ thống dây chạy song song hai trục
• Camera an ninh ngoài trời
• Đèn LED dây, đèn trang trí kiến trúc
• Chiếu sáng công viên – tiểu cảnh
• Phân chia nguồn theo hai hướng đối xứng

Thiết kế chữ H giúp hệ thống dây gọn – thẳng – dễ quản lý, tạo tính thẩm mỹ cao cho công trình.

🎯 Tại Sao Nhiều Kỹ Thuật Viên Chọn M684-H?

• Đấu nối dễ dàng – nhanh – chống nước tuyệt đối
• Tối ưu cho dây chạy song song trong công trình dài
• Độ bền cao, dùng tốt ngoài trời nhiều năm
• Chịu tải lớn cho thiết bị công suất cao
• Giải pháp thay thế hoàn hảo cho hộp điện phân nhánh truyền thống

🔻 Các Dòng Đầu Nối Cùng Hệ M684 (Nhiều Nhánh Hơn)

Ngoài mẫu M684-Y (3 nhánh chữ Y), dòng sản phẩm M684 còn có nhiều phiên bản khác để đáp ứng mọi nhu cầu phân nhánh:

• M684-T – 3 nhánh chữ T, phân nhánh thẳng – gọn gàng theo trục
• M684-X – 4 nhánh chữ X, chia đều theo 4 hướng
• M684-H – 4 nhánh chữ H, phù hợp đấu song song hai chiều
• M684-F – 5 nhánh hình sao, đa hướng – cho hệ thống đèn trải dọc
• M684-S – 6 nhánh cấu trúc hoa thị, tối ưu cho mạng đèn lớn

Nhờ sự đa dạng này, bạn có thể lựa chọn đúng kiểu phù hợp cho từng công trình để đạt hiệu quả đấu nối tối ưu nhất.

📊 Bảng so sánh các phiên bản M684-Series (Y / T / X / H / F / S)

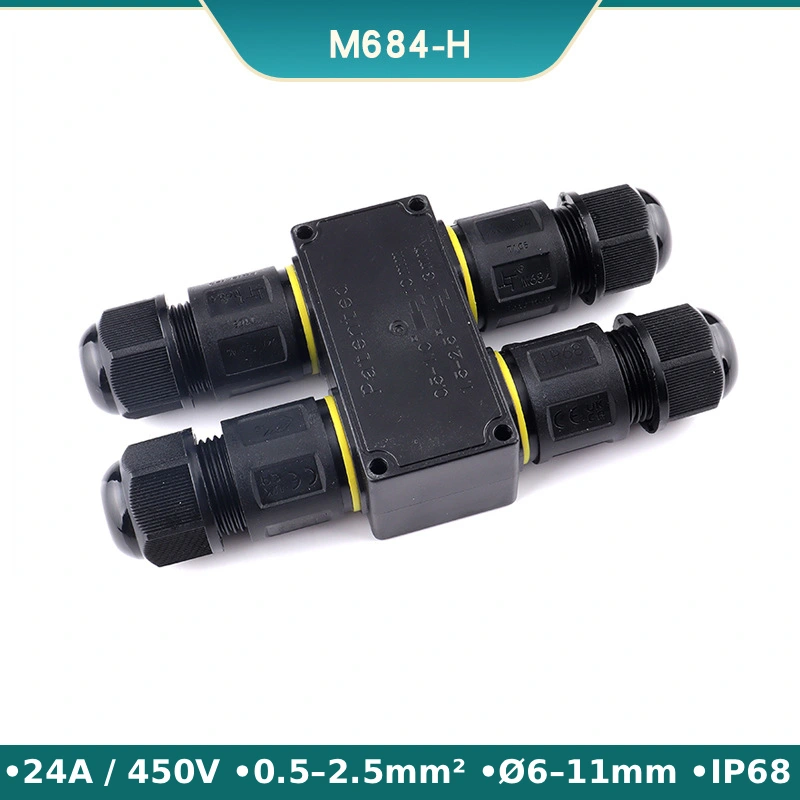

Đầu nối điện chống nước IP68 M684-H

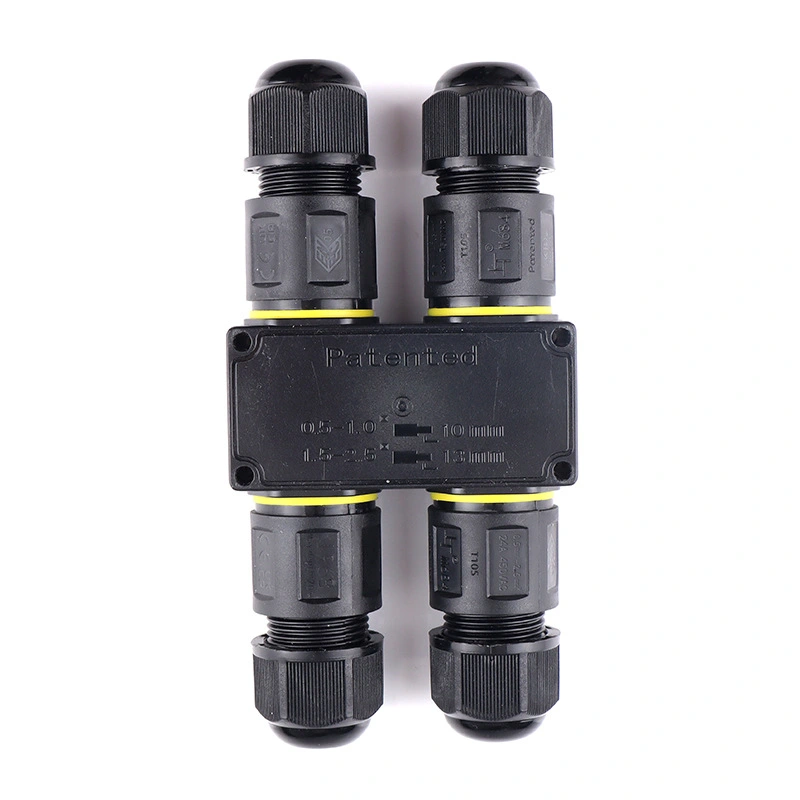

Đầu nối điện chống nước IP68 M684-H

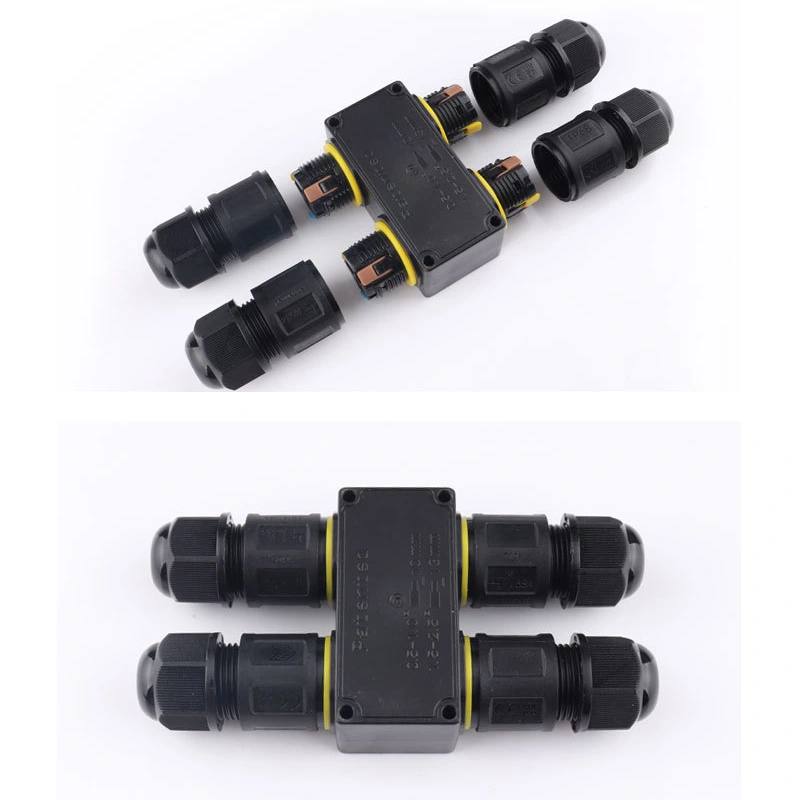

Đầu nối điện chống nước IP68 M684-H

Đầu nối điện chống nước IP68 M684-H

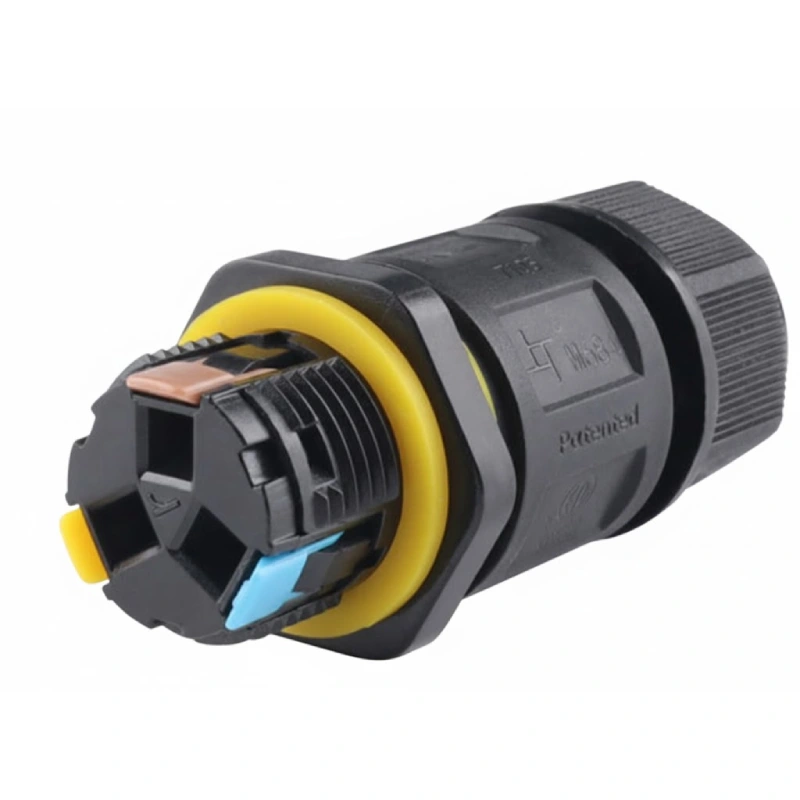

Đầu nối điện chống nước IP68 M684-H với cơ chế khoá chốt nhanh, không cân phải siết ốc
