Đầu nối XLR 5 chân gắn bảng CZXYON Z-NC5FD-LX-B và Z-NC5MD-LX-B

Đầu nối XLR 5 chân gắn bảng CZXYON Z-NC5FD-LX-B & Z-NC5MD-LX-B

Đầu nối XLR 5 chân CZXYON là giải pháp kết nối chuyên dụng, được thiết kế để gắn bảng (âm tường hoặc tủ thiết bị), phù hợp với các hệ thống âm thanh chuyên nghiệp, mixer, thiết bị thu phát tín hiệu DMX hoặc thiết bị điều khiển ánh sáng. Bộ sản phẩm bao gồm:

• CZXYON Z-NC5FD-LX-B – Jack XLR gắn bảng cái (Female)
• CZXYON Z-NC5MD-LX-B – Jack XLR gắn bảng đực (Male)

Với thiết kế chắc chắn, chất liệu cao cấp và khả năng truyền dẫn tín hiệu ổn định, đây là lựa chọn lý tưởng cho hệ thống âm thanh sân khấu, hội trường, phòng thu, thiết bị công nghiệp…

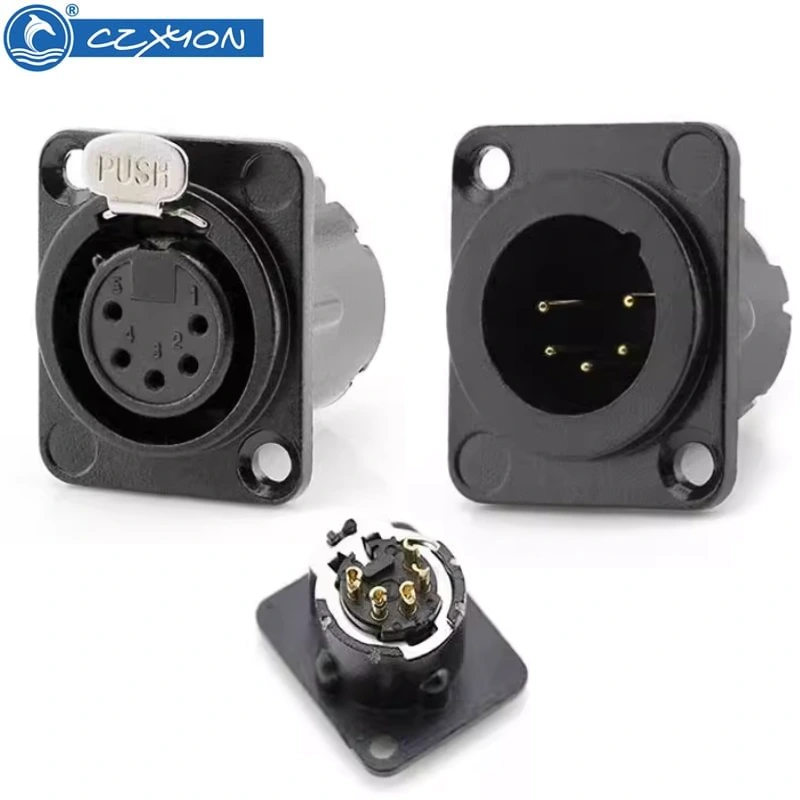

Đầu giắc âm thanh XLR 5 chân CZXYON Z-NC5FD-LX-B

✅ Đặc điểm nổi bật của đầu nối XLR 5 pin CZXYON

• Chuẩn XLR 5 chân (5 pin) – Đáp ứng nhu cầu truyền tín hiệu chuyên dụng trong các hệ thống âm thanh kỹ thuật số, điều khiển ánh sáng DMX hoặc các thiết bị điện tử đặc biệt.
• Dạng gắn bảng (panel mount) – Dễ dàng lắp đặt trên hộp âm tường, tủ rack, bảng điện, thiết bị cố định. Lỗ vặn ốc chắc chắn, cố định ổn định trong thời gian dài sử dụng.
• Tiếp điểm mạ vàng – Chân jack XLR 5 pin được mạ vàng chống oxy hóa, giúp cải thiện khả năng dẫn điện, truyền tín hiệu chính xác, giảm nhiễu.
• Vật liệu chất lượng cao – Phần thân jack được làm bằng hợp kim, chống cháy, bền bỉ trong môi trường công nghiệp hoặc ngoài trời.
• Tương thích cao – Tương thích hoàn hảo với các thiết bị dùng chuẩn jack XLR 5 chân, như bàn mixer, micro chuyên dụng, bộ đèn DMX 512, hoặc các bộ điều khiển tín hiệu số.

⚙️ Thông số kỹ thuật:

🛠️ Ứng dụng thực tế

• Sử dụng làm jack XLR âm tường cho hệ thống âm thanh sân khấu.
• Kết nối thiết bị âm thanh chuyên nghiệp: mixer, micro, ampli, v.v.
• Tích hợp vào thiết bị chiếu sáng DMX, hệ thống điều khiển trung tâm.
• Lắp đặt cố định tại tủ kỹ thuật, bảng điều khiển, vỏ thiết bị DIY.

Đầu giắc âm thanh XLR 5 chân CZXYON CL-5MX-CL-5FX

Đầu giắc hàn XLR 5 chân cái CZXYON CL-5FX

Đầu giắc hàn XLR 5 chân đực CZXYON CL-5MX

Đầu giắc hàn XLR 5 chân cái lắp mặt bích CZXYON Z-NC5FD-LX-B

Đầu giắc hàn XLR 5 chân cái lắp mặt bích CZXYON Z-NC5FD-LX-B

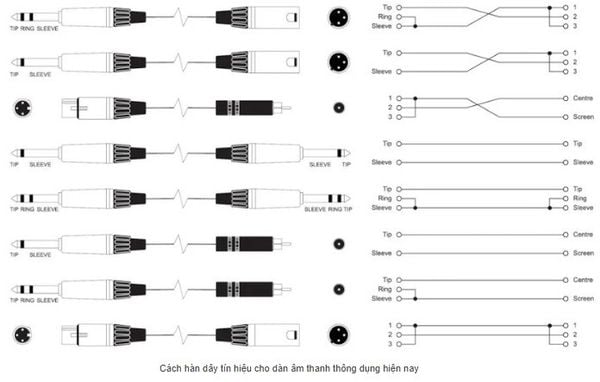

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.
