Đầu giắc BNC SDI Choseal 75-5 – Jack BNC male 75Ω truyền tín hiệu HD-SDI/3G-SDI

Đầu giắc BNC SDI Choseal QD2019 cho cáp đồng trục 75-5 – Giải pháp kết nối tín hiệu HD-SDI/3G-SDI chuyên nghiệp

Đầu giắc BNC SDI Choseal QD2019 dành cho cáp đồng trục 75-5 là phụ kiện chuyên dụng dùng để gia công dây tín hiệu video kỹ thuật số trong các hệ thống truyền hình, camera SDI, thiết bị quay phim chuyên nghiệp và hệ thống truyền dẫn hình ảnh yêu cầu độ ổn định cao.

Sản phẩm được thiết kế theo chuẩn BNC 75Ω, tương thích với các chuẩn tín hiệu HD-SDI, 3G-SDI, giúp duy trì chất lượng tín hiệu video độ phân giải cao, hạn chế suy hao trên đường truyền và đảm bảo tín hiệu hình ảnh ổn định trong quá trình vận hành.

Ưu điểm nổi bật của đầu BNC SDI Choseal QD2019

Truyền tín hiệu video tốc độ cao, độ ổn định cao

Đầu giắc được tối ưu cho hệ thống truyền tín hiệu kỹ thuật số qua cáp đồng trục 75Ω, phù hợp với các đường truyền:

• HD-SDI
• 3G-SDI
• Video kỹ thuật số chuyên nghiệp

Thiết kế chuẩn trở kháng 75 Ohm giúp giảm hiện tượng phản xạ tín hiệu, nhiễu hình, mất tín hiệu hoặc suy giảm chất lượng hình ảnh khi truyền ở khoảng cách xa.

Tiếp điểm mạ vàng, chống oxy hóa

Phần chân tiếp xúc được gia công bằng vật liệu dẫn điện tốt và phủ lớp mạ vàng, giúp:

• Tăng khả năng tiếp xúc tín hiệu
• Hạn chế oxy hóa theo thời gian
• Duy trì kết nối ổn định sau nhiều lần cắm/rút

Phù hợp cho các hệ thống hoạt động liên tục như trường quay, phòng studio, hệ thống camera chuyên dụng.

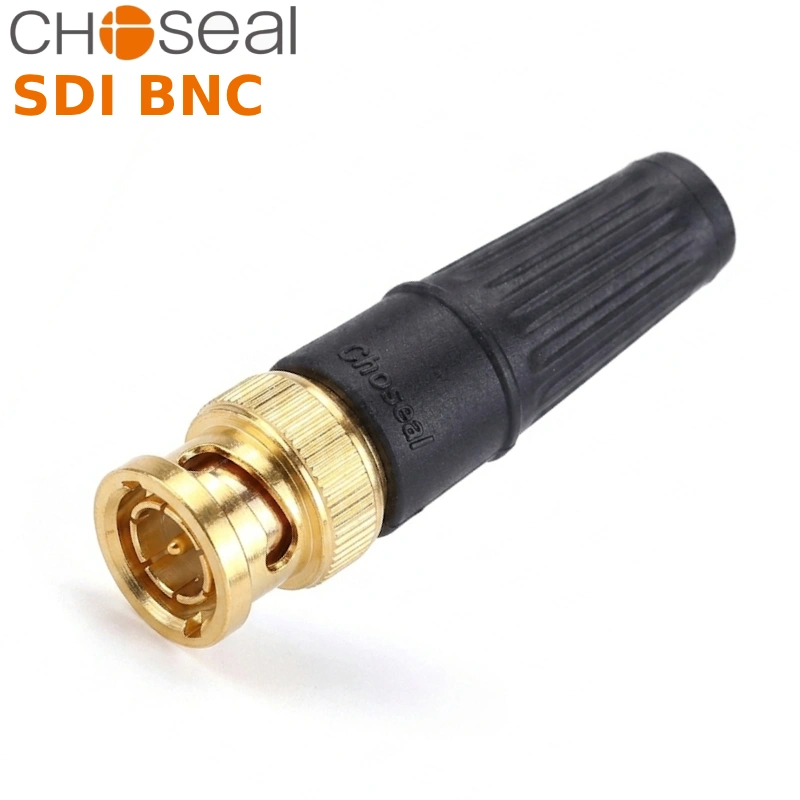

Thiết kế khóa BNC chắc chắn, dễ thao tác

Thân đầu BNC được thiết kế dạng khóa xoay với phần vân chống trượt, giúp kỹ thuật viên dễ dàng thao tác khi lắp đặt:

• Cắm nhanh vào thiết bị
• Khóa chắc chắn
• Hạn chế tuột kết nối do rung động

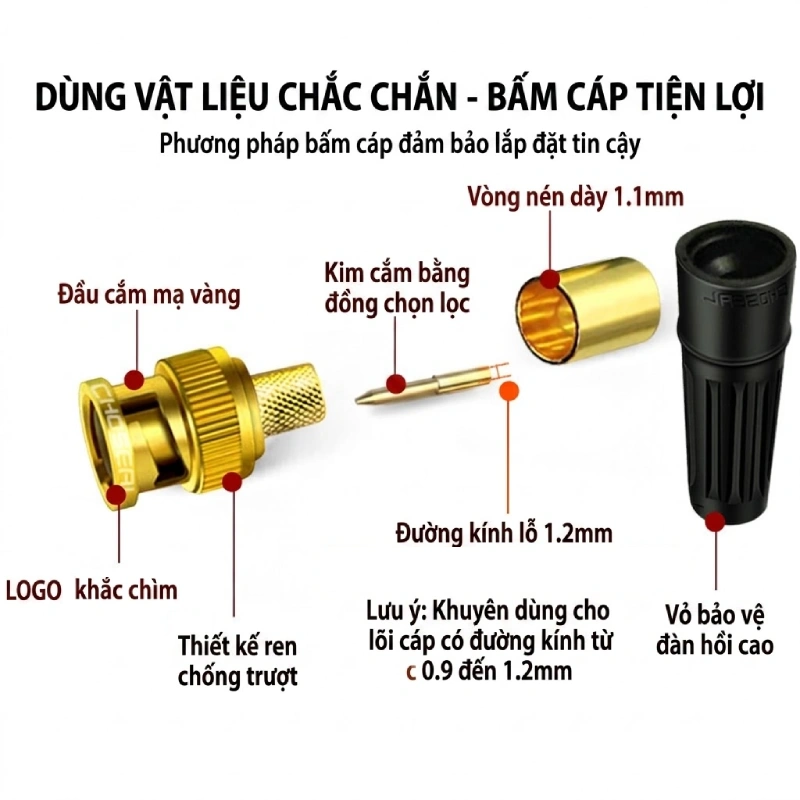

Hỗ trợ gia công cáp đồng trục 75-5

Đầu giắc tương thích với dòng cáp đồng trục 75-5, phù hợp cho các loại dây có:

• Đường kính lõi dẫn khoảng 0.9mm – 1.2mm
• Lõi đồng trung tâm
• Lớp chống nhiễu dạng lưới kim loại

Cấu tạo hỗ trợ phương pháp bấm cos/hàn giúp mối nối chắc chắn, đảm bảo khả năng truyền tín hiệu lâu dài.

Chuôi bảo vệ cáp đàn hồi

Đi kèm chuôi nhựa bảo vệ giúp:

• Giảm lực tác động lên điểm nối
• Hạn chế gãy gập dây tại vị trí đầu jack
• Tăng độ bền khi sử dụng trong môi trường thi công thực tế

Thông số kỹ thuật

Ứng dụng thực tế đầu giắc BNC SDI

Đầu BNC SDI Choseal được sử dụng rộng rãi trong:

• Hệ thống camera SDI chuyên nghiệp
• Camera giám sát độ phân giải cao
• Thiết bị truyền hình, studio
• Máy quay chuyên dụng
• Bộ chuyển đổi tín hiệu video
• Video switcher, monitor chuyên nghiệp
• Hệ thống truyền dẫn hình ảnh trong sự kiện

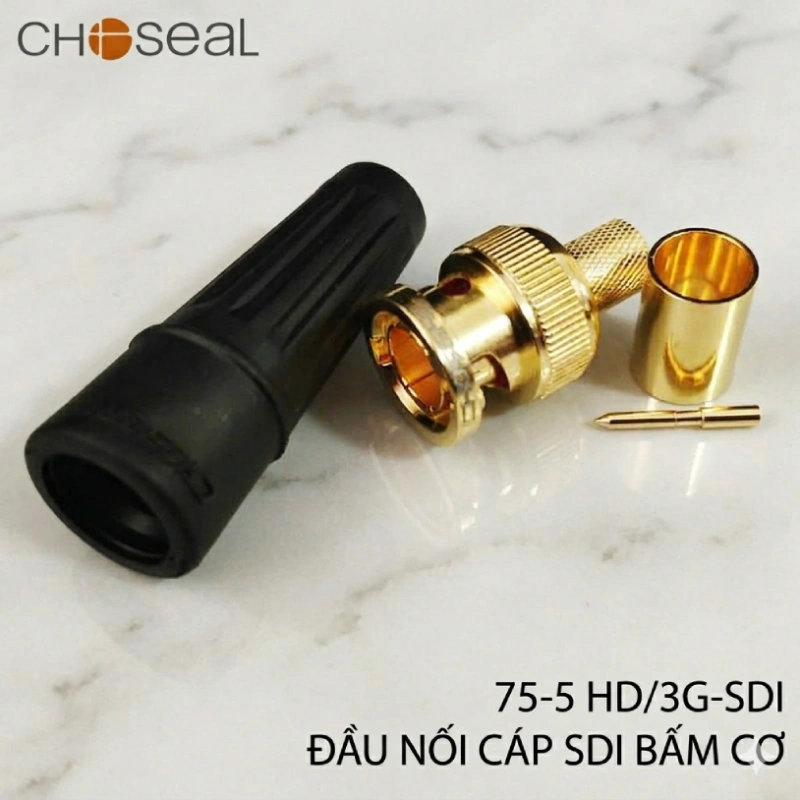

Hướng dẫn lắp đặt

1. Luồn chuôi bảo vệ vào dây cáp trước khi gia công.
2. Tuốt lớp vỏ ngoài và lớp chống nhiễu của cáp đồng trục 75-5 theo đúng kích thước.
3. Đưa lõi đồng trung tâm vào chân tiếp xúc của đầu BNC.
4. Cố định bằng phương pháp hàn hoặc bấm cos chuyên dụng.
5. Ép chặt phần ống kim loại giữ lớp chống nhiễu.
6. Đẩy chuôi bảo vệ lên hoàn thiện đầu nối.

Đầu giắc BNC SDI Choseal là lựa chọn phù hợp cho kỹ thuật viên cần một giải pháp kết nối tín hiệu video chuyên nghiệp, độ ổn định cao, dễ thi công và đáp ứng yêu cầu của các hệ thống truyền dẫn SDI hiện nay.
