Đầu giắc hàn âm thanh XLR 5 chân đực+ cái CZXYON CL-5MX/CL-5FX, hàn dây Micro, Guitar

Đầu giắc hàn XLR 5 chân CZXYON CL-5MX (Đực) & CL-5FX (Cái) – Hàn dây micro, thiết bị âm thanh chuyên nghiệp

Đầu giắc hàn XLR 5 chân CZXYON model CL-5MX (Male) và CL-5FX (Female) là phụ kiện cao cấp chuyên dụng cho ngành âm thanh, ánh sáng và thiết bị truyền dẫn tín hiệu. Sản phẩm được thiết kế chắc chắn với lớp vỏ nhôm hợp kim, đầu kết nối mạ vàng 24K và khả năng chống nhiễu tối ưu, mang đến chất lượng kết nối vượt trội và độ bền cao trong môi trường làm việc chuyên nghiệp.

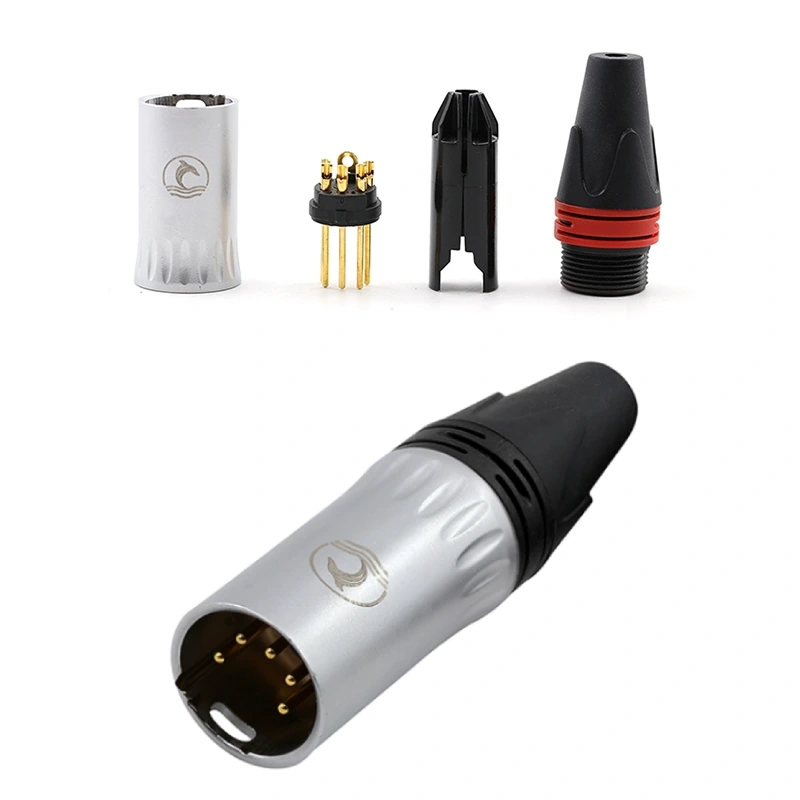

Đầu giắc âm thanh XLR 5 chân CZXYON CL-5MX-CL-5FX

✅ Đặc điểm nổi bật:

• Chuẩn kết nối XLR 5 chân: Phù hợp cho truyền dẫn tín hiệu âm thanh stereo, tín hiệu điều khiển DMX, MIDI và ứng dụng công nghiệp.
• Model CL-5MX & CL-5FX: Đầu đực (male) và đầu cái (female) được phân biệt rõ ràng, dễ sử dụng và đấu nối.
• Chân kết nối mạ vàng 24K: Đảm bảo độ dẫn điện tối ưu, chống oxy hóa và hạn chế suy hao tín hiệu.
• Vỏ hợp kim nhôm cứng cáp: Lớp ngoài nhôm anod màu bạc chống va đập, chống gỉ sét, bảo vệ tốt phần tiếp điểm.
• Đầu chống gãy dây bằng cao su đàn hồi: Giúp cố định dây dẫn chắc chắn, tăng độ bền cho cáp khi di chuyển hoặc uốn cong.
• Thiết kế thẩm mỹ cao: Tone màu đen – bạc hiện đại, vòng định danh đỏ/xanh giúp nhận diện dễ dàng trong hệ thống nhiều dây.

⚙️ Thông số kỹ thuật sản phẩm:

• Thương hiệu: CZXYON
• Model: CL-5MX (Đực), CL-5FX (Cái)
• Chuẩn kết nối: XLR 5 chân (5 pin)
• Vật liệu vỏ: Hợp kim nhôm cao cấp
• Chất liệu chân kết nối: Đồng mạ vàng 24K
• Chiều dài tổng thể:
  • Đầu đực: 70mm
  • Đầu cái: 74mm
• Đường kính thân: 20.4mm

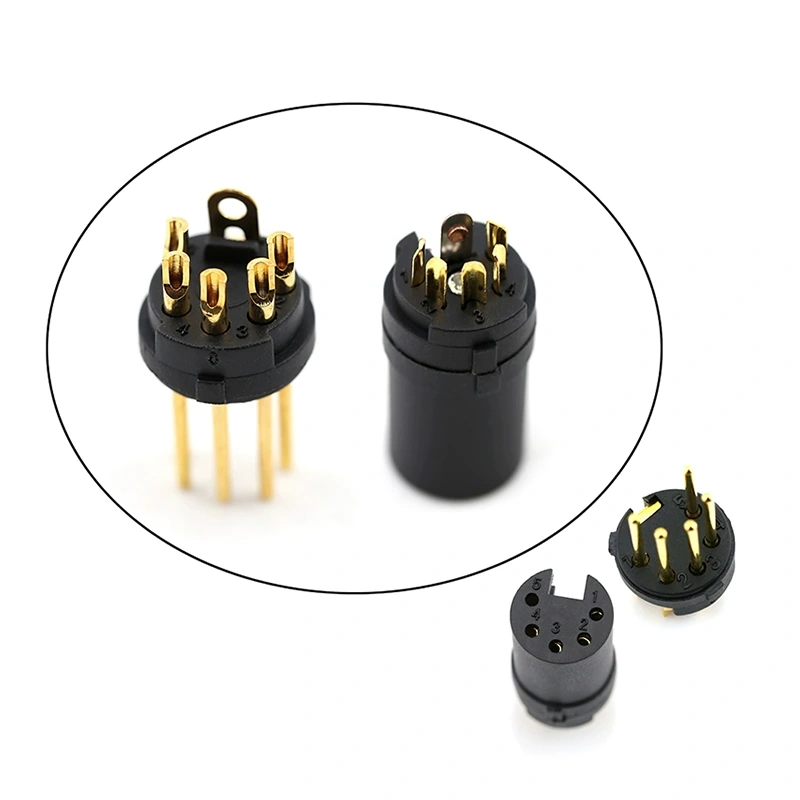

• Kích thước lõi: Chuẩn hàn dây, lõi đồng mạ
• Màu sắc: Bạc – Đen, vòng màu (đỏ/xanh để nhận biết)
• Trọng lượng: Nhẹ, phù hợp cho cả thiết bị cầm tay và cố định

🎧 Ứng dụng phổ biến:

• Hàn dây micro, dây tín hiệu XLR 5 chân
• Truyền tín hiệu âm thanh stereo hoặc điều khiển thiết bị DMX512 trong sân khấu, đèn LED, studio
• Thiết bị MIDI, kết nối âm thanh chuyên nghiệp
• Sử dụng trong hệ thống âm thanh hội trường, phòng thu, karaoke, nhạc cụ điện tử…

📦 Lưu ý khi mua hàng:

• Sản phẩm được bán theo chiếc – quý khách vui lòng chọn loại đầu CL-5MX (đực) hoặc CL-5FX (cái) phù hợp với nhu cầu sử dụng.
• Có thể hàn dây thủ công hoặc sử dụng trong các dự án DIY âm thanh.

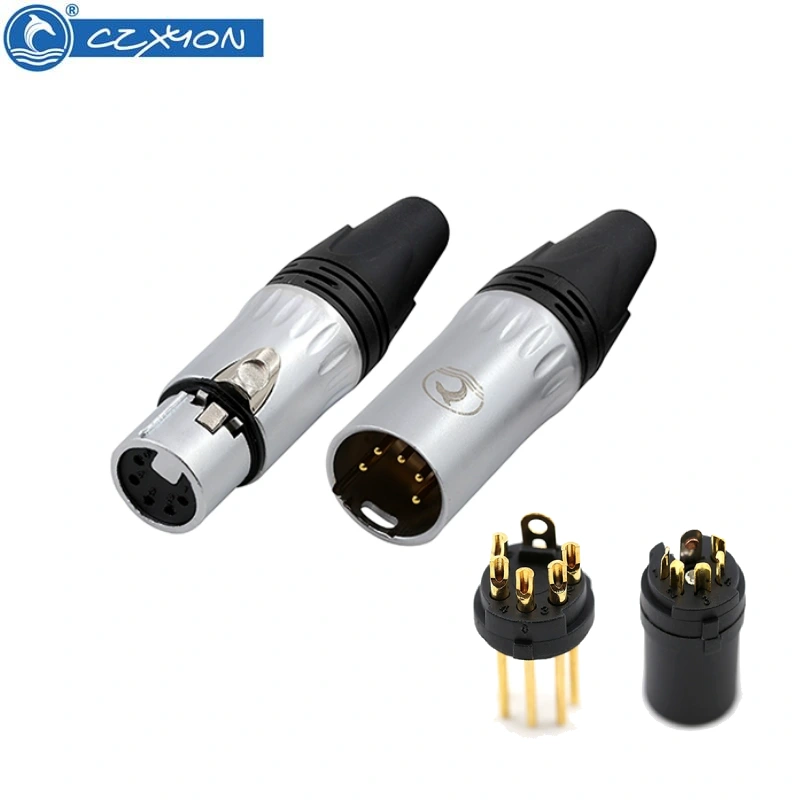

Đầu giắc âm thanh XLR 5 chân CZXYON CL-5MX-CL-5FX

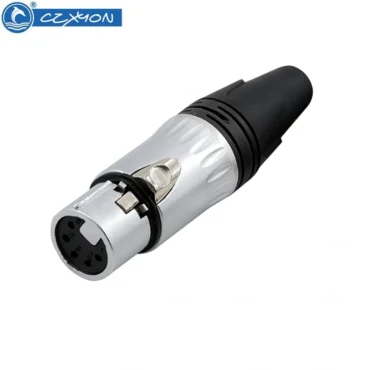

Đầu giắc hàn XLR 5 chân cái CZXYON CL-5FX

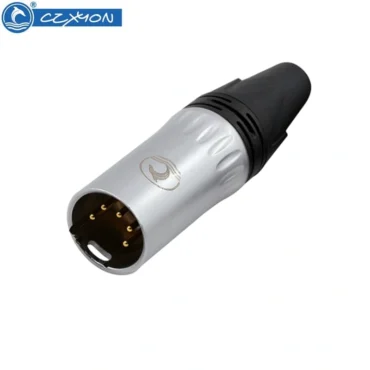

Đầu giắc hàn XLR 5 chân đực CZXYON CL-5MX

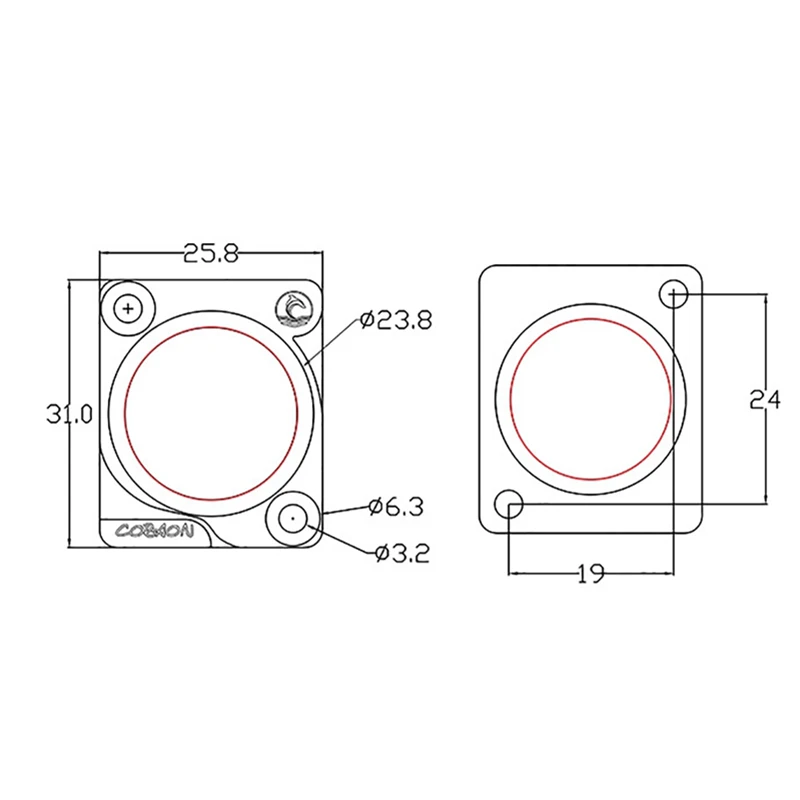

Đầu giắc hàn XLR 5 chân cái lắp mặt bích CZXYON Z-NC5FD-LX-B

Đầu giắc hàn XLR 5 chân cái lắp mặt bích CZXYON Z-NC5FD-LX-B

Hướng dẫn bạn cách hàn dây tín hiệu chuẩn không bị sôi cho dàn âm thanh

Một hệ thống âm thanh hội trường chuyên nghiệp để sử dụng được thì bạn cần các audio cable ( cáp nối âm thanh ) để có thể kết và truyền tải tín hiệu giữa các thiết bị lại với nhau thành 1 khối hoàn chỉnh.  Nhưng cáp nối âm thanh thường là dây dẫn mềm, yếu ớt nên rất dễ bị hỏng hay các mối hàn bị lỗi. Trong trường hợp bạn đang chạy chương trình hoặc đang cần gấp mà dây bị lỗi bạn không thể nào tạm hoãn chương trình hoặc đi tìm cửa hàng âm thanh để sửa chữa lại cáp âm thanh đó chính vì vậy hãy tự mình sửa theo hướng dẫn của chúng tôi sau đây nhé.

Một số dây tín hiệu kết nối

Cách quý ước các loại dây cho dễ hiểu:

 – Lõi dây màu đỏ  =  dây nóng

 – Lõi dây màu xanh  =  dây nguội

 – Lõi dây màu nâu hoặc đen  =  dây mass (còn gọi là dây ground)

1/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono)

Dùng 1 sợi dây tín hiệu audio có 3 lõi dây, ta đấu dây như sau:

– Bước 1:  Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây nguội và dây mass chập vào làm 1, rồi hàn vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

Cách hàn dây canon sang jack 6 ly

Nếu dùng 1 sợi dây tín hiệu audio chỉ có 2 lõi dây, ta đấu dây như sau:

– Bước 1: Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono, đầu còn lại hàn vào chân số 2 của jack Canon.

– Bước 2:  Dây mass hàn một đầu vào chân Sleeve của jack 6 ly Mono, đầu còn lại hàn vào chân số 1 của jack Canon.

– Bước 3:  Cắt 1 đoạn dây nhỏ (độ dài khoảng 1 cm), hàn nối 2 chân số 1 và số 3 của jack Canon.

Cách hàn dây canon sang jack 6 ly Mono

Kết quả bạn cũng sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

2/ Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly TRS  (còn gọi là Jack 1/4″ TRS vì Jack có 3 phần Tip – Ring – Sleeve, hãy xem hình minh họa bên dưới)

Cách thường dùng nhất để kết nối đầu jack Canon với đầu jack 6 Ly TRS là hàn dây như sau:

– Chân số 1 của jack Canon  <—>  chân Sleeve

– Chân số 2 của jack Canon  <—>  chân Tip

– Chân số 3 của jack Canon  <—>  chân Ring

3/ Jack CANON (còn gọi là jack XLR)  <===>  1 jack RCA (còn gọi là jack hoa sen)

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

4/  Jack CANON (jack XLR)  <===> 2 đầu jack RCA (jack hoa sen)

Nếu bạn muốn đấu nối 1 đầu jack Canon (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây canon sang 2 jack hoa sen

5/  Jack 6 Ly TRS (Stereo) <===> 2 đầu jack RCA (jack Hoa Sen)

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

Cách hàn dây 6 ly sang 2 jack hoa sen

Lưu ý: khi hàn dây jack bạn nên dùng thiếc hàn (chì hàn) loại tốt, hoặc có thể mua loại chì pha bạc chuyên dụng của các hãng nổi tiếng như Candas chẳng hạn, để chất lượng mối hàn được đảm bảo và không làm suy hao tín hiệu nhé.

Bảng danh sách các biến thể sản phẩm

Hình ảnh	Mã sản phẩm (SKU)	Mô tả	Kiểu dáng	Giá	Tình trạng kho
	MS3721C1	Đầu giắc hàn âm thanh XLR 5 chân CZXYON CL-5MX ~ Kiểu dáng: Giắc cắm xlr 5 chân đực	Giắc cắm XLR 5 chân đực	80.000₫	Còn hàng
	MS3721C2	Đầu giắc hàn âm thanh XLR 5 chân CZXYON CL-5FX ~ Kiểu dáng: Giắc cắm xlr 5 chân cái	Giắc cắm XLR 5 chân cái	80.000₫	Còn hàng
	MS3721C3	Đầu giắc hàn âm thanh XLR 5 chân CZXYON Z-NC5MD-LX-B ~ Kiểu dáng: Ổ cắm xlr 5 chân đực	Ổ cắm XLR 5 chân đực	75.000₫	Còn hàng
	MS3721C4	Đầu giắc hàn âm thanh XLR 5 chân CZXYON Z-NC5FD-LX-B ~ Kiểu dáng: Ổ cắm xlr 5 chân cái	Ổ cắm XLR 5 chân cái	75.000₫	Còn hàng
